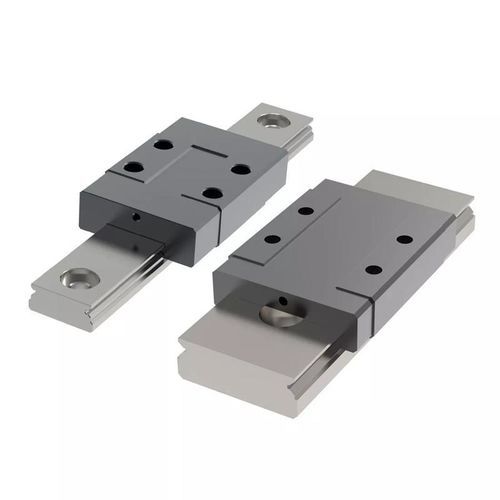

Riel de acero inoxidable SRL1012C

para ópticolineal

Detalles del producto
Estos carros de riel en miniatura son una solución compacta y versátil para lograr un movimiento lineal preciso en aplicaciones a pequeña escala. Son perfectos para aplicaciones que necesitan un posicionamiento preciso y un movimiento fluido en lugares restringidos debido a su pequeño tamaño, o aplicaciones que requieren resistencia a la corrosión ya que están hechos de acero inoxidable.

El diseño de arco gótico de contacto de 45° de los rieles garantiza capacidades de carga similares en todas las direcciones. Estos rieles se mueven suavemente y presentan un bajo coeficiente de fricción y fuerzas de separación. Pueden soportar grandes pesos, son resistentes a la corrosión y al desgaste.

Los carros vienen con un riel ficticio de plástico. Debe montarse colocando el riel ficticio contra el extremo del riel real y deslizándolo de uno a otro. Es capaz de soportar temperaturas entre -40°C y +80°C. Se utiliza en diferentes aplicaciones, incluidos dispositivos médicos, productos farmacéuticos, pequeños sistemas de automatización y equipos ópticos.

• Se mueve suavemente y presenta un bajo coeficiente de fricción y fuerzas de separación.

• El diseño de arco gótico de contacto de 45° de los rieles garantiza capacidades de carga similares en todas las direcciones.

• Es capaz de soportar temperaturas entre -40°C y +80°C.

Estilo de carro

• Estándar
• Ancho

Para riel (mm)

• 3.0
• 7.0
• 9.0
• 10.0
• 12.0
• 14.0
• 15.0
• 18.0
• 24.0
• 42.0

l1 (mm)

• 11.7
• 16.0
• 19.6
• 21.1
• 23.7
• 27.2
• 30.6
• 31.2
• 31.6
• 35.4
• 39.1
• 40.5
• 40.9
• 43.0
• 44.4
• 47.6
• 50.7
• 55.3
• 59.4
• 60.0
• 74.4

l2 (mm)

• 6.8
• 10.0
• 11.0
• 13.5
• 14.3
• 15.1
• 20.5
• 21.2
• 21.8
• 22.0
• 27.0
• 27.9
• 30.1
• 30.8
• 31.0
• 34.0
• 38.5
• 39.5
• 44.0
• 46.0
• 57.6

l3 (mm)

• 3.5
• 5.5
• 6.5
• 7.0
• 8.0
• 10.0
• 11.0
• 12.0
• 13.0
• 15.0
• 16.0
• 19.0
• 20.0
• 24.0
• 25.0
• 28.0
• 35.0

l4 (mm)

• 10.0
• 15.0
• 20.0
• 25.0
• 30.0
• 40.0

h1 (mm)

• 4.0
• 6.0
• 6.5
• 8.0
• 9.0
• 10.0
• 12.0
• 13.0
• 14.0
• 16.0

Material

• Acero inoxidable

Código de serie

• SRL1012C
• SRL1010

Aplicaciones

• Dispositivos médicos
• Productos farmacéuticos
• Pequeños sistemas de automatización
• Equipos ópticos

Características / especificaciones técnicas

• Solución de movimiento lineal compacta y versátil
• Construcción de acero inoxidable resistente a la corrosión
• Diseño de riel de arco gótico de contacto de 45° para carga igual en todas las direcciones
• Bajo coeficiente de fricción y fuerzas de separación
• Soporta temperaturas de -40°C a +80°C
• Incluye riel ficticio de plástico para montaje
• Disponible en estilos de carro estándar y ancho
• Múltiples tamaños y dimensiones (ver arriba)
