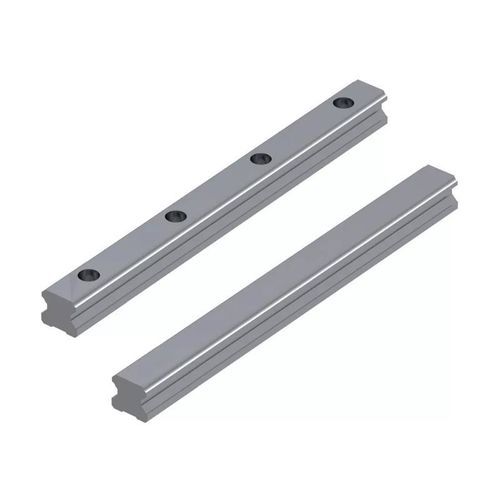

Guía lineal 55 mm SRL1016

35 mm15 mm20 mm

Detalles del producto
Estas guías lineales son un sistema de soporte de movimiento lineal utilizado para guiar y soportar componentes móviles en una dirección lineal. Las guías lineales están compuestas por dos componentes principales: un riel y un carro. El riel es una viga larga y recta fijada a una superficie permanente. El carro es un bloque móvil que se desplaza a lo largo del riel. El carro incluye rodamientos que hacen contacto con el riel y ofrecen un movimiento lineal de baja fricción.

Estas guías se utilizan en aplicaciones que requieren alta precisión, baja fricción y movimientos suaves. Pueden soportar cargas dinámicas teniendo en cuenta el impacto, la vibración y la fatiga.

En general, los carros se entregarán a las pistas individualmente. Para colocar el carro en las pistas, acérquelo a los rieles y deslícelo sobre el riel. Se utiliza ampliamente en aplicaciones de alta carga y precisión en toda la industria, incluidos dispositivos médicos, equipos de producción de semiconductores y equipos de automatización industrial.

• Utilizado para guiar y soportar componentes móviles en una dirección lineal.

• Compuesto por dos componentes: un riel y un carro.

• Puede soportar cargas dinámicas teniendo en cuenta el impacto, la vibración y la fatiga.

Material
Acero

Códigos de serie
SRL1016RF45, SRL1016RF35, SRL1016RF30, SRL1016RF25, SRL1016RF20, SRL1016RF15, SRL1016

Características / Especificaciones técnicas

• Material: Acero
• Tipo de riel: Fijación trasera, Estándar
• Tamaño del riel (mm): 15.0, 20.0, 25.0, 30.0, 35.0, 45.0, 55.0
• Altura del riel h1 (mm): 13.0, 16.3, 19.2, 22.8, 26.0, 31.1, 38.0
• Ancho del riel w1 (mm): 15.0, 20.0, 23.0, 28.0, 34.0, 45.0, 53.0
• Longitud total del riel l1 (mm): 160.0 hasta 4000.0 (múltiples incrementos)
• Distancia entre agujeros del riel l2 (mm): 60.0, 80.0, 105.0, 120.0
• Longitud del riel l3 (mm): 20.0, 22.5, 30.0
