Centro de mecanizado 3 ejes VMC-1270NC
verticalBT 4024 herramientas

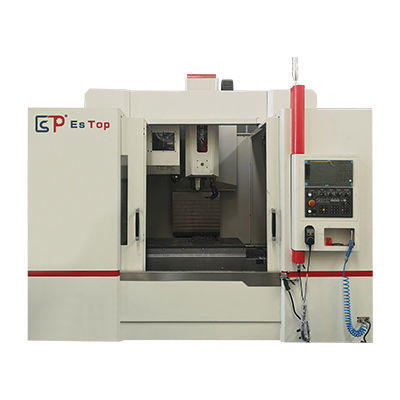

Centro de mecanizado 3 ejes - VMC-1270NC - ESTOPCNC - vertical / BT 40 / 24 herramientas
Centro de mecanizado 3 ejes - VMC-1270NC - ESTOPCNC - vertical / BT 40 / 24 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Otra función
de fresado, de taladrado, de fileteado
Otras características
de gran velocidad, de producción, ancho
Carrera X

1.200 mm
(47,24 in)

Carrera Y

700 mm
(27,56 in)

Carrera Z

670 mm
(26,38 in)

Velocidad de rotación

10.000 rpm
(62.832 rad.min-1)

Potencia

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carga máxima de la mesa

1.000 kg
(2.205 lb)

Peso de la herramienta (máx.)

7 kg
(15,4 lb)

Precisión de colocación

0,01 mm
(0,00039 in)

Repetibilidad

0,006 mm
(0,00024 in)

Tiempo de cambio de herramienta

1,8 s

Peso total

8.800 kg
(19.400,68 lb)

Longitud total

3.710 mm
(146,1 in)

Anchura total

3.170 mm
(124,8 in)

Altura total

2.810 mm
(110,6 in)

Descripción

Descripción general
Centro de mecanizado vertical CNC de tres ejes y alta velocidad para una amplia gama de operaciones de fresado, taladrado y roscado. Indicado para producción y procesamiento flexible de piezas con mesa de gran capacidad de carga.

Especificación estándar
Recorridos (X/Y/Z): 1200/700/670 mm
Distancia línea central del husillo a superficie de guiado de columna: 827 mm
Distancia nariz del husillo a superficie de la mesa: 150–820 mm
Tamaño de la mesa: 1400×700 mm
Carga máxima en mesa: 1000 kg
Ranuras en T: 5×18×150
Velocidad del husillo: 10000 rpm
Cono del husillo: BT40
Potencia motor husillo: 11/15 kW
Desplazamiento rápido (X/Y/Z): 30/30/30 m/min
Velocidad de avance rápida: 10/10/10 m/min
Capacidad del cargador de herramientas: 24 herramientas
Diámetro/longitud/peso máx. herramienta: Ø75 mm / 300 mm / 7 kg
Diámetro máx. herramienta (cargado/vacío): 75/150 mm
Método de selección de herramienta: any/sequence
Tiempo de cambio de herramienta: 1.8 s
Precisión de posicionamiento (X/Y/Z): 0.010 mm
Precisión de reposicionamiento (X/Y/Z): 0.006 mm
Requisito de aire: 280 L/min a 6–8 bar
Potencia eléctrica total: 35 KVA
Capacidad del depósito de agua: 420 L
Tamaño de la máquina (X×Y×Z): 3710×3170×2810 mm
Peso de la máquina: 8800 kg

Configuración principal de la máquina
1. Sistema CNC Mitsubishi M80B — Cantidad: 1
2. Unidad de operación portátil — Cantidad: 1
3. Magazin disco de herramientas (24 unidades) — Cantidad: 1
4. Sistema de lubricación automático — Cantidad: 1
5. Luz de advertencia LED — Cantidad: 1
6. Dispositivo de soplado del husillo — Cantidad: 1
7. Cortina de aire de protección — Cantidad: 1
8. Linterna — Cantidad: 1
9. Accesorios adjuntos — Cantidad: 1

Especificaciones técnicas
  • Modelo: VMC-1270NC
  • Marca: ES-TOP CNC
  • Recorridos 3 ejes (X/Y/Z): 1200/700/670 mm
  • Distancia línea central husillo a superficie guiado columna: 827 mm
  • Nariz del husillo a superficie de la mesa: 150–820 mm
  • Tamaño de la mesa: 1400×700 mm
  • Carga máx. en mesa: 1000 kg
  • Ranuras en T: 5×18×150
  • Velocidad del husillo: 10000 rpm
  • Cono del husillo: BT40
  • Potencia motor husillo: 11/15 kW
  • Desplazamiento rápido (X/Y/Z): 30/30/30 m/min
  • Velocidad de avance rápida: 10/10/10 m/min
  • Capacidad cargador de herramientas: 24 herramientas
  • Diámetro/longitud/peso máx. herramienta: Ø75 mm / 300 mm / 7 kg
  • Diámetro máx. herramienta (cargado/vacío): 75/150 mm
  • Tiempo de cambio de herramienta: 1.8 s
  • Precisión posicionamiento (X/Y/Z): 0.010 mm
  • Precisión reposicionamiento (X/Y/Z): 0.006 mm
  • Consumo de aire: 280 L/min a 6–8 bar
  • Potencia eléctrica total: 35 KVA
  • Capacidad depósito de agua: 420 L
  • Tamaño máquina (X×Y×Z): 3710×3170×2810 mm
  • Peso máquina: 8800 kg

Otros productos de ESTOPCNC

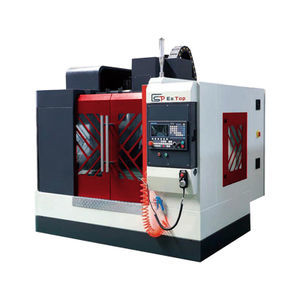

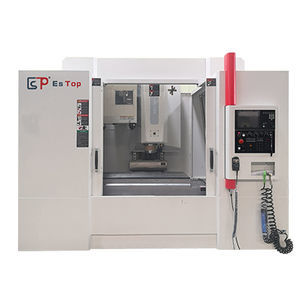

Vertical machining centers
