Centro de mecanizado 3 ejes VMC-1580NCG
verticalBT 5024 herramientas

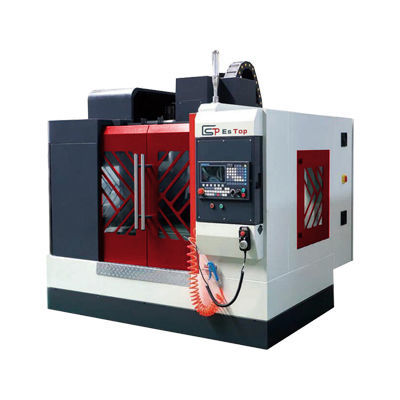

Centro de mecanizado 3 ejes - VMC-1580NCG - ESTOPCNC - vertical / BT 50 / 24 herramientas
Centro de mecanizado 3 ejes - VMC-1580NCG - ESTOPCNC - vertical / BT 50 / 24 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 50
Número de herramientas
24 herramientas
Otra función
de fresado
Aplicaciones
para la industria del automóvil, para la industria aeroespacial, para hileras
Carrera X

1.500 mm
(59,06 in)

Carrera Y

800 mm
(31,5 in)

Carrera Z

700 mm
(27,56 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Potencia

25 kW
(33,99 hp)

Altura máxima de la pieza

Máx.: 830 mm
(33 in)

Mín.: 130 mm
(5 in)

Carga máxima de la mesa

2.000 kg
(4.409 lb)

Precisión de colocación

0,015 mm
(0,00059 in)

Repetibilidad

0,01 mm
(0,00039 in)

Peso total

13.500 kg
(29.762,41 lb)

Longitud total

4.800 mm
(189 in)

Anchura total

3.500 mm
(137,8 in)

Altura total

3.300 mm
(129,9 in)

Descripción

Visión general del producto
El ES-TOP VMC-1580NCG es un centro de mecanizado vertical de alto par (caja de engranajes BT50) diseñado para fresado pesado y mecanizado de piezas grandes, con un recorrido de 1500×800×700 mm y una carga máxima de mesa de 2000 kg.

Parámetros técnicos principales
  • Modelo: VMC-1580NC (caja de engranajes) / VMC-1580NCG
  • Recorridos (X/Y/Z): 1500 / 800 / 700 mm
  • Distancia husillo-mesa: 130–830 mm
  • Tamaño de la mesa: 1700 × 800 mm; ranuras en T: 5 × 18 × 135 mm
  • Carga máxima de la mesa: 2000 kg
  • Husillo: BT50-Φ150; velocidad: 6000 rpm; relaciones de transmisión baja 1:3.6 / alta 1:1.2
  • Avance rápido X/Y/Z: 12 / 12 / 12 m/min; avance de corte: 1–10 m/min
  • Motores: husillo 15/18,5 kW; servomotores X/Y/Z: 3,0 / 4,0 / 4,0 kW
  • Precisión de posicionamiento: ±0,015 mm; repetibilidad: ±0,01 mm
  • Potencia requerida: 25 kW; aire comprimido: 6–8 MPa
  • Dimensiones máquina (L×A×H): 4800 × 3500 × 3300 mm; peso: 13.500 kg


Configuración principal de la máquina
  • Unidad de control portátil tipo colgante: 1 pc
  • Sistema de lubricación automática: 1 pc
  • Luz de aviso LED: 1 pc
  • Dispositivo de soplado del husillo: 1 pc
  • Cortina de aire de protección: 1 pc
  • Lámpara de trabajo: 1 pc
  • Accesorios incluidos: 1 juego
  • Documentación técnica adjunta: 1 juego
  • CNC FANUC 0i-MF Plus(5): 1 pc
  • Cambiador automático de herramientas (BT50-24T): 1 pc


Aplicaciones
  • Fresado pesado y mecanizado de componentes grandes
  • Fabricación de matrices y moldes
  • Componentes estructurales para automoción y aeroespacial
  • Tareas generales de mecanizado en industria pesada
