Centro de mecanizado 3 ejes VMC-1370NC
verticalBT 4024 herramientas

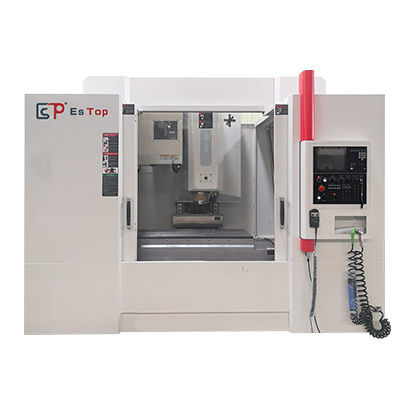

Centro de mecanizado 3 ejes - VMC-1370NC - ESTOPCNC - vertical / BT 40 / 24 herramientas
Centro de mecanizado 3 ejes - VMC-1370NC - ESTOPCNC - vertical / BT 40 / 24 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Carrera X

1.300 mm
(51,18 in)

Carrera Y

700 mm
(27,56 in)

Carrera Z

670 mm
(26,38 in)

Velocidad de rotación

10.000 rpm
(62.832 rad.min-1)

Potencia

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carga máxima de la mesa

1.000 kg
(2.205 lb)

Peso de la herramienta (máx.)

7 kg
(15,4 lb)

Precisión de colocación

0,01 mm
(0,00039 in)

Repetibilidad

0,006 mm
(0,00024 in)

Tiempo de cambio de herramienta

1,8 s

Peso total

9.500 kg
(20.943,91 lb)

Longitud total

3.820 mm
(150,4 in)

Anchura total

3.170 mm
(124,8 in)

Altura total

2.800 mm
(110,2 in)

Descripción

Descripción
El VMC-1370NC es un centro de mecanizado vertical CNC diseñado para piezas de gran formato, con recorridos X/Y/Z de 1300/700/670 mm. Incorpora husillo BT40 hasta 10000 rpm, bancada de 1400×700 mm con carga máxima de 1000 kg y cargador tipo disco de 24 posiciones.

Especificaciones técnicas
  • Recorridos tres ejes (X/Y/Z): 1300 / 700 / 670 mm
  • Distancia centro husillo a superficie guía columna: 827 mm
  • Distancia nariz de husillo a bancada: 150–820 mm
  • Tamaño bancada: 1400 × 700 mm
  • Carga máxima en bancada: 1000 kg
  • Ranuras en T: 5 × 18 × 150
  • Velocidad del husillo: 10000 rpm
  • Conicidad del husillo: BT40
  • Potencia motor husillo: 11 / 15 kW
  • Velocidad rápida (X/Y/Z): 30 / 30 / 30 m/min
  • Velocidad de avance rápida: 10 / 10 / 10 m/min
  • Capacidad del cargador de herramientas: 24 herramientas
  • Diámetro/longitud/peso máx herramienta: Ø75 mm / 300 mm / 7 kg
  • Diámetro máx herramienta (lleno/vacío): 75 / 150 mm
  • Tiempo de cambio de herramienta: 1,8 s
  • Precisión de posicionamiento (X/Y/Z): 0,01 mm
  • Precisión de reposicionamiento (X/Y/Z): 0,006 mm
  • Fuente de aire: 280 L/min a 6–8 bar
  • Potencia eléctrica total: 35 KVA
  • Capacidad del depósito de refrigerante: 430 L
  • Dimensiones máquina (X×Y×Z): 3820 × 3170 × 2800 mm
  • Peso máquina: 9500 kg


Configuración principal
  • Sistema CNC Mitsubishi M80B
  • Unidad de control portátil
  • Magacín disco, 24 unidades
  • Sistema de lubricación automática
  • Luz de advertencia LED
  • Dispositivo de soplado del husillo
  • Cortina de aire de protección
  • Lámpara de trabajo
  • Accesorios incluidos


Observaciones
  • Potencia eléctrica total: 35 KVA; depósito de refrigerante: 430 L; peso y dimensiones según lo indicado
  • Selección de herramientas: any/sequence. Tiempo de cambio de herramienta: 1,8 s.
  • Opciones y configuraciones a medida disponibles bajo petición
