Centro de mecanizado CNC 3 ejes VMC-1165NC
verticalBT 4024 herramientas

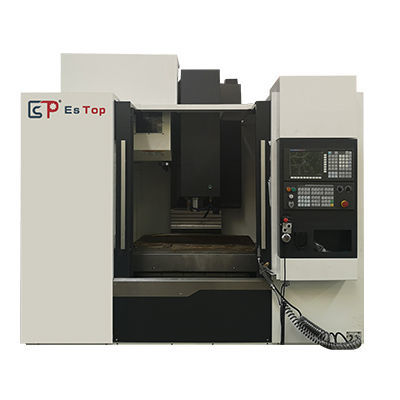

Centro de mecanizado CNC 3 ejes - VMC-1165NC - ESTOPCNC - vertical / BT 40 / 24 herramientas
Centro de mecanizado CNC 3 ejes - VMC-1165NC - ESTOPCNC - vertical / BT 40 / 24 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Otra función
de fresado, de taladrado, de fileteado
Aplicaciones
para la industria del automóvil, para la industria del molde
Otras características
disco
Carrera X

1.100 mm
(43,31 in)

Carrera Y

650 mm
(25,59 in)

Carrera Z

600 mm
(23,62 in)

Velocidad de rotación

10.000 rpm
(62.832 rad.min-1)

Potencia

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carga máxima de la mesa

800 kg
(1.764 lb)

Peso de la herramienta (máx.)

7 kg
(15,4 lb)

Precisión de colocación

0,01 mm
(0,00039 in)

Repetibilidad

0,006 mm
(0,00024 in)

Tiempo de cambio de herramienta

1,8 s

Peso total

6.700 kg
(14.770,97 lb)

Longitud total

2.900 mm
(114,2 in)

Anchura total

3.000 mm
(118,1 in)

Altura total

3.000 mm
(118,1 in)

Descripción

Descripción general
Centro de mecanizado vertical VMC-1165NC con recorridos X/Y/Z de 1100/650/600 mm, husillo BT40 hasta 10000 rpm y potencia de husillo seleccionable 11 o 15 kW. Equipado con mesa 1200 × 600 mm (carga máx. 800 kg) y magazine de disco de 24 posiciones, el VMC-1165NC está pensado para piezas medianas a grandes y producción en serie que requiere posicionamiento repetible y cambios de herramienta rápidos.

Especificaciones clave
  • Modelo: VMC-1165NC
  • Recorrido (X / Y / Z): 1100 mm / 650 mm / 600 mm
  • Distancia centro husillo a guía de columna: 745 mm
  • Distancia nariz husillo a mesa: 125 ~ 725 mm
  • Velocidad del husillo: 10000 rpm
  • Conicidad del husillo: BT40
  • Potencia del husillo: 11 / 15 kW
  • Tamaño de la mesa: 1200 × 600 mm
  • Carga máx. mesa: 800 kg
  • Ranuras en T: 5 × 18 × 110 mm
  • Capacidad del magazine de herramientas: 24 herramientas (tipo disco)
  • Diámetro/longitud/peso máx. de la herramienta: Ø75 mm / 300 mm / 7 kg
  • Diámetro máx. herramienta (lleno/vacío): 75 / 150 mm
  • Tiempo de cambio de herramienta: 1,8 s
  • Avance rápido (X/Y/Z): 30 / 30 / 30 m/min
  • Velocidad de avance (X/Y/Z): 10 / 10 / 10 m/min
  • Precisión de posicionamiento (X/Y/Z): 0,010 mm
  • Precisión de repetición (X/Y/Z): 0,006 mm
  • Consumo/Presión de aire: 280 L/min, 6~8 bar
  • Potencia eléctrica total: 30 KVA
  • Capacidad del tanque de refrigerante: 420 L
  • Dimensiones máquina (L×A×H): 2900 × 3000 × 3000 mm
  • Peso máquina: 6700 kg


Configuración principal
  • Sistema CNC Mitsubishi M80B — Cantidad: 1
  • Unidad de mando portátil — Cantidad: 1
  • Magazine disco de herramientas (24 unidades) — Cantidad: 1
  • Sistema de lubricación automático — Cantidad: 1
  • Luz de advertencia LED — Cantidad: 1
  • Dispositivo de soplado de husillo — Cantidad: 1
  • Protección con cortina de aire — Cantidad: 1
  • Lámpara — Cantidad: 1
  • Accesorios incluidos — Cantidad: 1


Aplicaciones y notas operativas
  • Apto para fresado, taladrado y roscado de componentes medios a grandes en automoción, moldes, ingeniería general y producción industrial.
  • El magazine de 24 herramientas y el tiempo de cambio de 1,8 s reducen tiempos no productivos en trabajos en serie.
  • Altas velocidades rápidas (30 m/min) y opciones de husillo permiten ciclos eficientes de desbaste y acabado.
  • El tanque de refrigerante de 420 L y la lubricación automática facilitan la operación continua y la planificación del mantenimiento.
