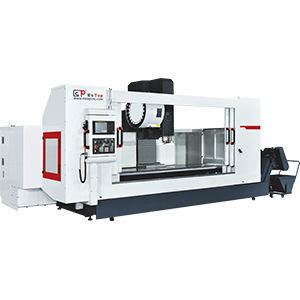

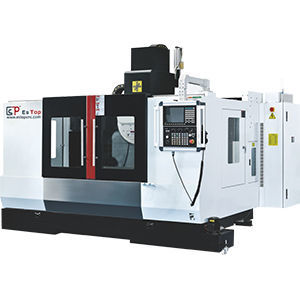

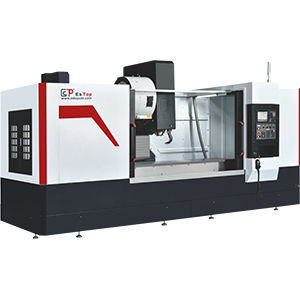

Centro de mecanizado 3 ejes ETH40 series
verticalpara aluminiode metales no ferrosos

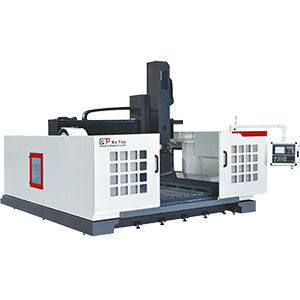

Centro de mecanizado 3 ejes - ETH40 series - ESTOPCNC - vertical / para aluminio / de metales no ferrosos
Centro de mecanizado 3 ejes - ETH40 series - ESTOPCNC - vertical / para aluminio / de metales no ferrosos
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Material mecanizado
para aluminio, de metales no ferrosos
Estructura
de tipo mesa
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Otra función
de fresado, de taladrado, de fileteado
Carrera X

2.500 mm, 3.000 mm
(98,43 in, 118,11 in)

Carrera Y

1.800 mm, 2.000 mm
(70,87 in, 78,74 in)

Carrera Z

600 mm, 800 mm
(23,62 in, 31,5 in)

Velocidad de rotación

12.000 rpm
(75.398 rad.min-1)

Potencia

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Precisión de colocación

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Repetibilidad

0,01 mm
(0,00039 in)

Tiempo de cambio de herramienta

2 s

Peso total

12.000 kg, 16.000 kg
(26.455,47 lb, 35.273,96 lb)

Longitud total

4.800 mm, 6.100 mm
(189 in, 240,2 in)

Anchura total

4.300 mm, 5.100 mm
(169,3 in, 200,8 in)

Altura total

3.500 mm, 3.700 mm
(137,8 in, 145,7 in)

Descripción

Producto
Centro de mecanizado compuesto para perfiles diseñado para el mecanizado preciso de perfiles de aluminio y no ferrosos para ventanas, puertas y estructuras industriales. Serie modular ETH40 disponible en dos configuraciones de mesa (2518NC / 3020NC) con varias opciones de recorrido X/Y/Z. Control CNC SIEMENS para operaciones multi-eje programables de taladrado, fresado y acabado.

Especificaciones técnicas (tabla)
Modelo: ETH40-2518NC / ETH40-3020NC
Recorrido eje X: 3000 mm / 2500 mm
Recorrido eje Y: 2000 mm / 1800 mm
Recorrido eje Z: 800 mm / 600 mm
Velocidad del husillo: 12000 rpm
Cono/diámetro exterior del husillo: BT40 Φ150 mm / BT40 Φ120 mm
Revólver/almacén de herramientas: tipo disco, 24 herramientas
Tiempo de cambio de herramienta: 2 s
Avance rápido X/Y/Z: 40 m/min / 50 m/min / 20 m/min
Avance de corte (X/Y/Z): 15000 mm/min
Control: SIEMENS
Motor del husillo: 11 kW / 7.5 kW
Motores de ejes (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
Lubricación: lubricación automática
Refrigeración: pulverización de agua
Precisión de posicionamiento X: 0.05 mm; Y/Z: 0.02 mm; Repetibilidad: 0.01 mm
Aire comprimido: 0.6–0.9 MPa
Altura: 3700 mm / 3500 mm
Superficie (aprox.): 6100 × 4300 mm / 4800 × 5100 mm
Peso (aprox.): 16000 kg / 12000 kg

Características clave
  • Familia ETH40 con dos longitudes de mesa
  • Variantes de recorrido X/Y/Z para distintos tamaños de perfiles
  • Husillo BT40 12000 rpm con dos opciones de diámetro exterior
  • Almacén tipo disco de 24 posiciones y cambio de herramienta en 2 s
  • Altas velocidades de avance y de corte para productividad
  • Control SIEMENS para programas multi-eje flexibles
  • Opciones de potencia de husillo: 11 kW o 7.5 kW
  • Configuración motores de ejes: (3.14+3.14) / 3.14 / 3.14 kW
  • Lubricación automática y refrigeración por pulverización de agua
  • Posicionamiento preciso y alta repetibilidad
  • Requisito de aire comprimido: 0.6–0.9 MPa
  • Variantes de superficie y peso para adaptarse a la planta
