Centro de mecanizado 3 ejes ETH40-2500NC
verticalpara aluminioBT 40

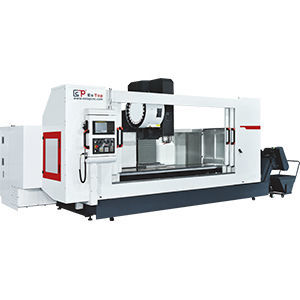

Centro de mecanizado 3 ejes - ETH40-2500NC - ESTOPCNC - vertical / para aluminio / BT 40
Centro de mecanizado 3 ejes - ETH40-2500NC - ESTOPCNC - vertical / para aluminio / BT 40
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Material mecanizado
para aluminio
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Otra función
de fresado, de taladrado, de fileteado
Otras características
disco
Carrera X

2.500 mm
(98,43 in)

Carrera Y

500 mm
(19,69 in)

Carrera Z

500 mm, 700 mm
(19,69 in, 27,56 in)

Velocidad de rotación

12.000 rpm
(75.398 rad.min-1)

Potencia

7,5 kW
(10,2 hp)

Velocidad de avance del eje X

250 mm/s

Velocidad de avance del eje Y

250 mm/s

Velocidad de avance del eje Z

0,25 m/s
(0,82 ft/s)

Precisión de colocación

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Repetibilidad

0,01 mm
(0,00039 in)

Tiempo de cambio de herramienta

2 s

Peso total

6.000 kg
(13.227,74 lb)

Longitud total

4.800 mm
(189 in)

Anchura total

2.500 mm
(98,4 in)

Altura total

2.750 mm
(108,3 in)

Descripción

Descripción del producto
El ETH40-2500NC es un centro de mecanizado compuesto para perfiles, diseñado para el mecanizado de precisión de perfiles y componentes estructurales. Disponible con carrera Z de 500 mm o 700 mm, admite operaciones de fresado, taladrado y roscado en entornos productivos.

Tabla técnica
Modelo: ETH40-2500NC
Recorrido eje X: 2500 mm
Recorrido eje Y: 500 mm
Recorrido eje Z: 500 mm / 700 mm
Velocidad de husillo: 12.000 rpm
Agujero cónico del husillo: BT40, ⌀120 mm (diámetro exterior)
Tipo de cargador de herramientas: Disco
Capacidad del cargador: 24 uds
Tiempo de cambio de herramienta: 2 s
Movimiento rápido X: 60 m/min
Movimiento rápido Y: 28 m/min
Movimiento rápido Z: 28 m/min
Velocidad de avance de corte (X/Y/Z): 15.000 mm/min
Sistema de control: FANUC / MITSUBISHI
Motor del husillo: 7,5 kW
Motores ejes X/Y/Z: 3,0 / 3,0 / 3,0 kW
Lubricación: Lubricación automática
Refrigeración: Refrigeración por pulverización de agua
Precisión posicionamiento eje X: 0,05 mm
Precisión posicionamiento eje Y/Z: 0,02 mm
Precisión de posicionamiento repetido: 0,01 mm
Requerimiento de aire comprimido: 0,6–0,9 MPa
Altura total: 2750 mm
Huella (área ocupada): 4800 mm x 2500 mm
Peso aproximado: 6000 kg

Especificaciones clave
  • Modelo: ETH40-2500NC
  • Recorrido X: 2500 mm
  • Recorrido Y: 500 mm
  • Recorrido Z: 500 mm o 700 mm
  • Velocidad de husillo: 12.000 rpm
  • Cono del husillo: BT40, diámetro exterior 120 mm
  • Tipo de cargador: Disco
  • Capacidad cargador: 24 uds
  • Tiempo de cambio de herramienta: 2 s
  • Movimiento rápido X: 60 m/min
  • Movimiento rápido Y: 28 m/min
  • Movimiento rápido Z: 28 m/min
  • Velocidad de avance de corte (X/Y/Z): 15.000 mm/min
  • Sistema de control: FANUC o MITSUBISHI
  • Potencia del husillo: 7,5 kW
  • Motores ejes X/Y/Z: 3,0 / 3,0 / 3,0 kW
  • Lubricación: Automática
  • Refrigeración: Pulverización de agua
  • Precisión eje X: 0,05 mm
  • Precisión eje Y/Z: 0,02 mm
  • Precisión repetida: 0,01 mm
  • Aire comprimido: 0,6–0,9 MPa
  • Altura total: 2750 mm
  • Huella: 4800 mm x 2500 mm
  • Peso aprox.: 6000 kg


Aplicaciones
Adecuado para mecanizado de perfiles en producción industrial: extrusiones de aluminio y metal, marcos de ventanas y puertas, barandillas, perfiles estructurales y otros componentes basados en perfiles.

Opciones y control
Opciones de control: FANUC o MITSUBISHI. Carrera Z configurable (500 mm o 700 mm). Cargador en disco de 24 posiciones. Lubricación automática y refrigeración por pulverización de agua incluidos.
