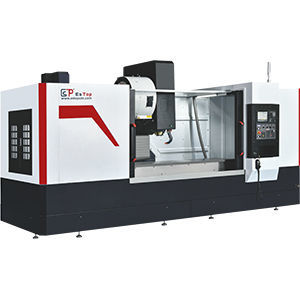

Centro de mecanizado 3 ejes ETV20/V25
verticalBT 4024 herramientas

Centro de mecanizado 3 ejes - ETV20/V25 - ESTOPCNC - vertical / BT 40 / 24 herramientas
Centro de mecanizado 3 ejes - ETV20/V25 - ESTOPCNC - vertical / BT 40 / 24 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Aplicaciones
para perfiles
Otras características
disco
Carrera X

2.000 mm, 2.500 mm
(78,74 in, 98,43 in)

Carrera Y

600 mm, 700 mm
(23,62 in, 27,56 in)

Carrera Z

600 mm
(23,62 in)

Velocidad de rotación

12.000 rpm
(75.398 rad.min-1)

Potencia

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Precisión de colocación

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Repetibilidad

0,01 mm
(0,00039 in)

Tiempo de cambio de herramienta

2 s

Peso total

7.000 kg, 10.000 kg
(15.432,36 lb, 22.046,23 lb)

Longitud total

6.000 mm
(236,2 in)

Anchura total

2.300 mm
(90,6 in)

Altura total

3.000 mm
(118,1 in)

Descripción

Resumen
Centro de mecanizado compuesto para perfiles

Especificaciones principales (tabla)
Recorrido eje X: 2000mm/2500mm
Recorrido eje Y: 600mm/650mm/700mm
Recorrido eje Z: 600mm
Velocidad del husillo: 12000rpm
Agujero cónico del husillo: BT40 φ140mm (diámetro exterior)
Tipo de almacén de herramientas: disco
Capacidad del almacén: 24 unidades
Tiempo de cambio de herramienta: 2 s
Movimiento eje X: 48 m/min
Movimiento eje Y: 48 m/min
Movimiento eje Z: 48 m/min
Velocidad de avance de corte X/Y/Z: 15000 mm/min
Control: FANUC / MITSUBISHI
Motor del husillo: 7.5 kW / 11 kW
Motor ejes X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
Sistema de lubricación: lubricación automática
Sistema de refrigeración: refrigeración por pulverización de agua
Precisión de posicionamiento eje X: 0.03mm
Precisión de posicionamiento Y/Z: 0.02mm
Precisión de repetición: 0.01mm
Presión de aire requerida: 0.6 Mpa - 0.9 Mpa
Altura: 3000mm
Área ocupada: 6000*2300mm
Peso: aprox. 7000 KG / aprox. 10000 KG

Notas
Almacén de herramientas tipo disco; capacidad 24 herramientas; cambio rápido de herramienta (2 s); disponible con controles FANUC o MITSUBISHI; opciones de husillo y potencias de motor según lo indicado arriba.

Especificaciones técnicas
  • Recorrido eje X: 2000mm/2500mm
  • Recorrido eje Y: 600mm/650mm/700mm
  • Recorrido eje Z: 600mm
  • Velocidad del husillo: 12000rpm
  • Agujero cónico del husillo: BT40 φ140mm (diámetro exterior)
  • Tipo de almacén de herramientas: disco
  • Capacidad del almacén: 24 unidades
  • Tiempo de cambio de herramienta: 2 s
  • Velocidad de movimiento ejes X/Y/Z: 48 m/min
  • Velocidad de avance de corte X/Y/Z: 15000 mm/min
  • Control: FANUC / MITSUBISHI
  • Motor del husillo: 7.5 kW / 11 kW
  • Motor ejes X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
  • Sistema de lubricación: lubricación automática
  • Sistema de refrigeración: refrigeración por pulverización de agua
  • Precisión posicionamiento eje X: 0.03mm
  • Precisión posicionamiento Y/Z: 0.02mm
  • Precisión de repetición: 0.01mm
  • Presión de aire requerida: 0.6 Mpa - 0.9 Mpa
  • Altura: 3000mm
  • Área ocupada: 6000*2300mm
  • Peso: aprox. 7000 KG / aprox. 10000 KG
