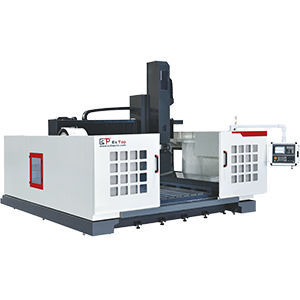

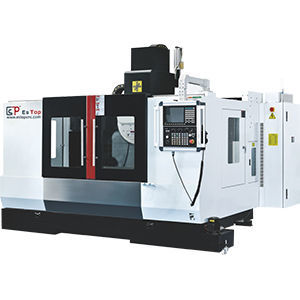

Centro de mecanizado 3 ejes ETJ30-2012NC

verticalpara aluminiopara aleación ligera

Visión general
El centro de mecanizado compuesto para perfiles ETJ30-2012NC está diseñado para el mecanizado de perfiles extruidos. Integra largos recorridos X/Y, husillo de alta velocidad y un almacén de herramientas indexado para taladrado, fresado y contorneado en producción industrial.

Datos técnicos principales

• Designación modelo: ej30-2012 (ETJ30-2012NC)
• Recorrido eje X: 2000 mm
• Recorrido eje Y: 1200 mm
• Recorrido eje Z: 500 mm
• Velocidad del husillo: 20 000 rpm
• Agujero cónico del husillo: BT30 φ100 mm (diámetro exterior)
• Tipo de cargador de herramientas: Flying saucer
• Capacidad del cargador: 16 piezas
• Tiempo de cambio de herramienta: 2 s
• Movimiento rápido X/Y/Z: 30 m/min
• Velocidad de avance de corte X/Y/Z: 20 000 mm/min
• Sistema de control: SYNTEC

Accionamientos, motores y sistemas

• Motor de husillo: 5,5 kW
• Motores ejes X/Y/Z: 1,8 / 3,0 / 1,8 kW
• Sistema de lubricación: lubricación automática
• Sistema de refrigeración: refrigeración por pulverización de agua

Precisión y rendimiento

• Precisión de posicionamiento eje X: 0,02 mm
• Precisión de posicionamiento ejes Y/Z: 0,02 mm
• Precisión repetitiva: 0,01 mm
• Adecuado para contorneado a alta velocidad y operaciones repetitivas en perfiles

Instalación y servicios

• Requisitos de aire: 0,6 MPa – 0,9 MPa
• Altura total: 2800 mm
• Superficie ocupada: 3500 × 2800 mm
• Peso: aprox. 9500 kg

Aplicaciones típicas

• Mecanizado de perfiles de aluminio y aleaciones ligeras
• Marcos de ventanas y puertas, fachadas, perfiles estructurales
• Producción en serie y fabricación por lotes de perfiles

Opciones y personalización

• Herramientas y fijaciones específicas bajo pedido
• Interfaces de automatización, sistemas de carga/descarga y paquetes de control ampliados disponibles como opción
