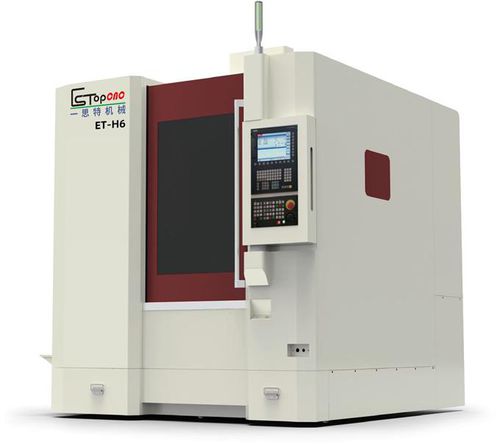

Centro de mecanizado 3 ejes ET-H6

verticalHSK-E4020 herramientas

Producto
Centro de mecanizado CNC ET-H6 de alta rigidez y alta velocidad, diseñado para fresado y acabado de piezas metálicas de precisión. Modelo ET-H6 con husillo HSK E40, cambiador de 20 herramientas y dimensiones compactas para producción industrial.

Parámetros técnicos principales

• Modelo: ET-H6
• Recorrido (X / Y / Z): 600 / 500 / 350 mm
• Distancia desde extremo del husillo a la superficie de trabajo: 120–470 mm
• Ancho de puerta: 780 mm — Altura máxima: 395 mm
• Guías lineales (X/Y/Z): INA 45 / 45 / 3590 mm
• Husillos de bolas (X/Y/Z): NSK 4010
• Dimensiones mesa: 660 × 500 mm — Ranura en T: 6-18/100
• Carga máxima mesa: 400 kg
• Tipo de husillo: HSK E40 (husillo eléctrico Inner Tibet)
• Velocidad máxima husillo: 30.000 rpm (opción 42.000 rpm)
• Motor de husillo: 11 kW
• Cambiador automático de herramientas (ATC): 20 posiciones
• Avance rápido (X/Y/Z): 30 m/min — Avance de corte: 12 m/min
• Precisión de posicionamiento: ±0,0025 mm — Repetibilidad: ±0,0015 mm
• Peso máquina (aprox.): 6.500 kg
• Suministro eléctrico: 380V / 50Hz, 20 KVA
• Presión de aire: 6–8 bar
• Dimensiones exteriores (L × A × H): 2200 × 2390 × 2500 mm
• Sistema de medida de herramientas: Renishaw — Escalas lineales: HEIDENHAIN

Componentes principales de la máquina y anexos estándar

• Sistema de control numérico: Siemens 828D
• Husillo de bolas de tres ejes: Japan NSK
• Guías lineales de tres ejes: Germany INA
• Componentes del husillo: DM
• Rodamientos de husillo: Japan NSK
• Embrague: Germany R + W (tipo fuelle)
• Contactor principal: Schneider of France
• Elementos neumáticos principales: Japan SMC
• Fuente: Taiwan Ming wei
• Cable principal: Taiwan Xinguang (protección aceite)
• Cama de máquina: DM
• Protector extensible: Taiwan-funded
• Sistema de medida de herramienta: Renishaw
• Escalas lineales (LS187C-1540-840-740): HEIDENHAIN

Accesorios estándar

• Sistema de soplado de husillo — 1 juego
• Sistema de refrigeración de herramientas — 1 juego
• Cubierta protectora completa — 1 juego
• Sistema de lubricación automática — 1 juego
• Luz de trabajo — 1 juego
• Bloques de ajuste y pernos — 1 juego
• Caja fundida — 1 juego
• Depósito de agua — 1 juego
• Caja de herramientas — 1 juego
• Portaherramientas + pasador de extracción — 1 juego
• Asiento de herramienta con bloqueo — 1 juego

Aplicaciones típicas

• Fabricación de moldes y matrices de precisión
• Piezas para la industria automotriz y transmisiones
• Componentes aeroespaciales que requieren alta velocidad y precisión
• Acabado de piezas industriales y producción en series pequeñas
