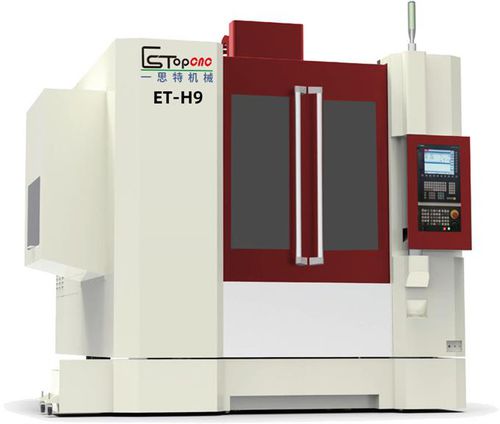

Fresadora CNC 3 ejes ET-H9

verticalHSK A-6324 herramientas

Resumen del producto
El EsTop H9 es un centro de mecanizado CNC de 3 ejes y alta velocidad para fresado, taladrado y acabado de piezas de tamaño medio. Dispone de recorridos de 900×600×425 mm, husillo HSK A63 (20.000 rpm) con motor de 20 kW y cambiador automático de 24 posiciones. La máquina incorpora componentes industriales para precisión repetible y alta productividad.

Parámetros técnicos principales

• Modelo: H9
• Recorrido (X/Y/Z): 900 / 600 / 425 mm
• Distancia husillo-mesa: 195–620 mm
• Ancho del pórtico: 1000 mm
• Altura máxima de la pieza: 450 mm
• Dimensiones mesa: 940 × 600 mm
• Ranura en T: 6-18/100
• Carga máxima mesa: 700 kg
• Guías lineales (X/Y/Z): 45 / 45 / 45 mm
• Husillo de bolas (X/Y/Z): 4010 mm
• Interfaz husillo/tipo: HSK A63 (spindle Inner Tibet)
• Velocidad husillo: 20.000 rpm
• Motor husillo: 20 kW
• Cambiador automático: 24 herramientas
• Desplazamiento rápido (X/Y/Z): 30 m/min
• Velocidad de avance (X/Y/Z): 12 m/min
• Precisión de posicionamiento: ±0,0025 mm/mm
• Repetibilidad: ±0,0015 mm
• Peso máquina (aprox.): 8.500 kg
• Alimentación: 30 KVA (380V / 50 Hz)
• Presión de aire requerida: 6–8 bar
• Dimensiones exteriores (L×A×H): 2600 × 2550 × 2800 mm

Componentes principales de la máquina y anexos estándar

• Sistema de control numérico: Siemens 828D
• Husillos de bolas 3 ejes: Japan NSK
• Guías lineales 3 ejes: Germany INA
• Componentes de husillo: DM
• Rodamientos de husillo: Japan NSK
• Embrague: Germany R+W (tipo fuelle)
• Contactor principal: Schneider (France)
• Elementos neumáticos principales: Japan SMC
• Fuente: Taiwan Ming wei
• Cable principal: Taiwan Xinguang (oil prevention hotline)
• Cama del torno: DM
• Cobertura protectora extensible: capital taiwanés
• Sistema de medición de herramienta: Renishaw
• Escalas lineales (LS187C-1540-840-740): HEIDENHAIN

Accesorios estándar / elementos suministrados

• Sistema de soplado del husillo: 1 juego
• Sistema de refrigeración de herramientas: 1 juego
• Cobertura protectora completa: 1 juego
• Sistema de lubricación automático: 1 juego
• Luz de trabajo: 1 juego
• Bloques de ajuste y tornillos: 1 juego
• Caja fundida: 1 juego
• Depósito de agua: 1 juego
• Caja de herramientas: 1 juego
• Portaherramientas + tirador: 1 juego
• Bloqueo del asiento porta-herramientas: 1 juego

Especificaciones clave

• Sistema de control: Siemens 828D
• Husillo: HSK A63, 20.000 rpm, 20 kW
• Cargador de herramientas: 24 herramientas
• Recorridos (X/Y/Z): 900 / 600 / 425 mm
• Tamaño mesa: 940 × 600 mm, carga máx. 700 kg
• Precisión: posicionamiento ±0,0025 mm/mm, repetibilidad ±0,0015 mm
• Potencia: 30 KVA (380V / 50 Hz)
• Aire requerido: 6–8 bar
• Dimensiones totales: 2600 × 2550 × 2800 mm
