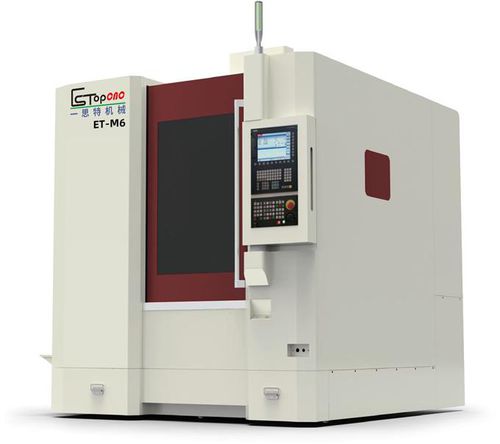

Centro de mecanizado CNC 3 ejes ET-M6

verticalcon mesa fijaHSK-E40

Producto
Centro de mecanizado CNC de alta velocidad ET-M6 con capacidad de desbaste en materiales duros, diseñado para fresado de precisión y acabado dinámico de piezas de pequeño a mediano tamaño.

Parámetros técnicos principales
Tipo: M6
Recorrido: Eje X: 600 mm
Recorrido: Eje Y: 500 mm
Recorrido: Eje Z: 350 mm
Distancia desde la superficie final del husillo hasta la superficie de trabajo: 120-470 mm
Ancho de pórtico: 780 mm
Altura máxima: 395 mm
Especificaciones de riel lineal: X/Y/Z: 45/45/35 (INA)
Especificaciones de husillo de bolas: X/Y/Z: 4010 (NSK)
Dimensión de la mesa: 660 x 500 mm
Ranura en T: 6-18/100
Capacidad máxima de carga de la mesa: 400 kg
Husillo / ATC (configuración estándar): Husillo: HSK E40 (husillo eléctrico Inner Tibet)
Velocidad del husillo: 30000 rpm (opción 42000 rpm)
Motor del husillo: 11 kW
ATC: 20 herramientas (opción)
Velocidad rápida - ejes X / Y / Z: 30 m/min
Velocidad de avance - ejes X / Y / Z: 12 m/min
Precisión de posicionamiento: ±0.0025 mm/mm
Precisión de repetición: ±0.0015 mm/mm
Peso máquina (aprox.): 6500 Kg
Potencia de suministro (380V / 50 HZ): 20 KVA
Presión de aire: 6-8 bar
Dimensiones exteriores (L x W x H): 2200 x 2390 x 2500 mm

Principales componentes de la máquina y anexo estándar

• Sistema de control numérico: Siemens 828D
• Husillo de bolas de tres ejes: Japan NSK
• Riel lineal de tres ejes: Germany INA
• Componentes del husillo: DM
• Rodamiento del husillo de bolas: Japan NSK
• Embrague: Germany R + W (tipo fuelle)
• Contactor principal: Schneider (France)
• Elementos neumáticos principales: Japan SMC
• Fuente: Taiwan Ming wei
• Cable principal: Taiwan Xinguang (prevención de aceite)
• Cama del torno: DM
• Cubierta protectora extensible: Financiado en Taiwan

Accesorios estándar (elementos incluidos)

• Sistema de soplado del husillo: 1 juego
• Sistema de refrigeración de herramientas: 1 juego
• Cubierta protectora completa: 1 juego
• Sistema de lubricación automática: 1 juego
• Luz de trabajo: 1 juego
• Ajuste de bloques de apoyo y pernos: 1 juego
• Caja fundida: 1 juego
• Depósito de agua: 1 juego
• Caja de herramientas: 1 juego
• Portaherramientas + clavo de extracción: 1 juego
• Asiento de bloqueo de herramienta: 1 juego

Notas
En comparación con el H6, el M6 es un estilo económico sin los elementos 13 y 14; el ATC de 20 herramientas es una configuración opcional y puede no estar instalado en este modelo.

Características / especificaciones técnicas

• Modelo: ET-M6
• Recorrido (X/Y/Z): 600 / 500 / 350 mm
• Interfaz de husillo: HSK E40
• Velocidad de husillo: 30000 rpm (opción 42000 rpm)
• Potencia del motor del husillo: 11 kW
• Tamaño de la mesa: 660 x 500 mm
• Carga máxima de la mesa: 400 kg
• Precisión de posicionamiento: ±0.0025 mm/mm
• Repetibilidad: ±0.0015 mm/mm
• Peso de la máquina: ~6500 Kg
• Requisitos de energía: 380V / 50Hz, 20 KVA
• Presión de aire de trabajo: 6-8 bar
• Dimensiones exteriores (L x W x H): 2200 x 2390 x 2500 mm
