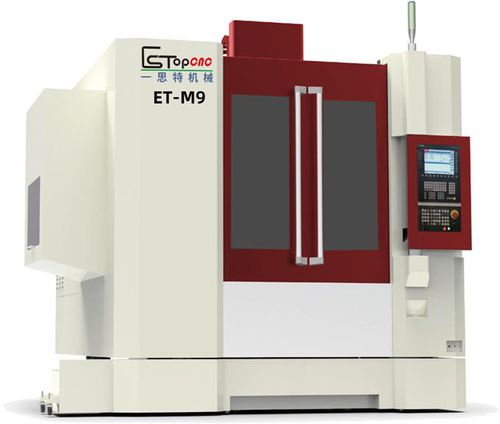

Centro de mecanizado 3 ejes ET-M9

verticalBT 4024 herramientas

Nombre del producto
EsTop Centro de mecanizado M9 estilo económico

Principales parámetros técnicos
Tipo: M9
Recorrido - eje X (mm): 900
Recorrido - eje Y (mm): 600
Recorrido - eje Z (mm): 425
Distancia desde la superficie final del husillo hasta la superficie de trabajo (mm): 195-620
Ancho de la puerta (mm): 1000
Altura máxima (mm): 450
Especificaciones de riel lineal (X/Y/Z, mm): 45/45/45
Especificaciones de husillo de bolas (X/Y/Z, mm): 4010
Dimensión de la mesa (mm): 940*600
Ranura en T: 6-18/100
Capacidad máxima de carga de la mesa (kg): 700
Husillo (configuración estándar): BT-40
Velocidad del husillo (rpm): 15000
Motor del husillo (kW): 9
ATC: 24T (opcional; no instalado como estándar en M9)
Velocidad rápida eje X/Y/Z (m/min): 30
Velocidad de avance eje X/Y/Z (m/min): 12
Precisión de posicionamiento (mm/mm): ±0.0025
Precisión de repetición (mm/mm): ±0.0015
Peso de la máquina (aprox., Kg): 8500
Capacidad de alimentación (380V / 50 HZ, KVA): 30
Presión de aire (bar): 6-8
Dimensión exterior (L*W*H, mm): 2600*2550*2800

Componentes principales de la máquina-herramienta y anexo estándar

• Sistema de control numérico: Simens 828D
• Husillo de bolas de tres ejes: Japan NSK
• Riel lineal de tres ejes: Germany INA
• Componentes del husillo: DM
• Rodamiento del husillo de bolas: Japan NSK
• Embrague: Germany R + W (tipo fuelle)
• Contactor principal: Schneider of France
• Elementos neumáticos principales: Japan SMC
• Fuente: Taiwan Ming wei
• Cable principal: Taiwan Xinguang - oil prevention hotline
• Cama del torno: DM
• Cubierta protectora expansible: Taiwan-funded

Notas
Comparado con H9, M9 es el estilo económico sin el ítem 13 y el ítem 14. Un ATC de 24 herramientas es opcional y no está instalado en el M9 por defecto.

Accesorios / Anexos estándar (Cantidad)

• Sistema de soplado del husillo: 1 set
• Sistema de refrigeración de herramientas: 1 set
• Cubierta protectora completa: 1 set
• Sistema de lubricación automática: 1 set
• Luz de trabajo: 1 set
• Ajuste de bloques de apoyo y pernos: 1 set
• Caja fundida: 1 set
• Tanque de agua: 1 set
• Caja de herramientas: 1 set
• Portaherramientas + clavo de extracción: 1 set
• Asiento de bloqueo de herramienta: 1 set

Especificaciones técnicas

• Modelo: M9
• Recorrido (X/Y/Z): 900 / 600 / 425 mm
• Tipo de husillo: BT-40
• Velocidad del husillo: 15.000 rpm
• Motor del husillo: 9 kW
• Placa de trabajo: 940 x 600 mm
• Carga máxima de la mesa: 700 kg
• Precisión de posicionamiento: ±0,0025 mm
• Repetibilidad: ±0,0015 mm
• Peso de la máquina (aprox.): 8.500 Kg
• Requisito de alimentación: 380V / 50Hz, ~30 KVA
• Presión de aire: 6-8 bar
• Dimensión exterior (L*W*H): 2600 x 2550 x 2800 mm
• Rieles lineales (X/Y/Z): 45 / 45 / 45 mm
• Husillos de bolas (X/Y/Z): 4010
• ATC: 24 herramientas (opcional)
