Climatizador para armario eléctrico para montaje lateral ATEX4730

compactopara zona peligrosaindustrial

Resumen

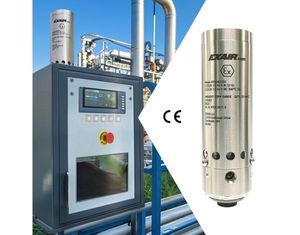

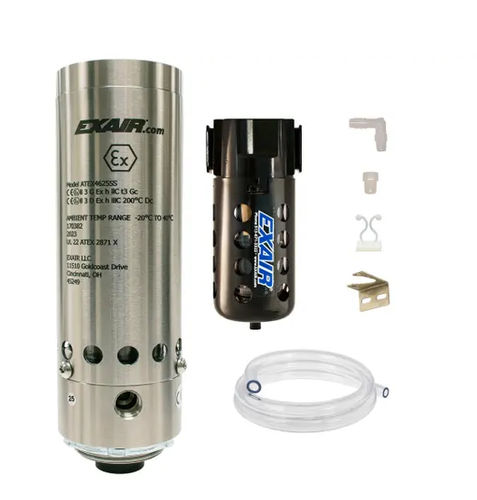

Los sistemas ATEX Cabinet Cooler® en aluminio para funcionamiento continuo están diseñados y certificados para enfriar envolventes eléctricas purgadas en las Zonas ATEX 2 y 22. Utilizan tecnología de tubo vortex para producir aire frío sin piezas móviles e incluyen un separador filtro agua-suciedad y un kit de distribución de aire frío. Los modelos de funcionamiento continuo proporcionan enfriamiento constante y purga positiva, preservando la integridad de la caja mediante una válvula de alivio de baja presión. Todas las unidades cumplen CE y mantienen la clasificación NEMA 4 (IP66) cuando se montan correctamente.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de ordenadores
• Carcasas de láser
• Balanzas electrónicas

Ventajas

• Certificado para Zonas ATEX 2 y 22
• Instalación compacta y de bajo coste mediante la entrada eléctrica estándar
• Capacidades de refrigeración hasta 5.600 Btu/h (1.641 Watts)
• Funcionamiento silencioso, niveles sonoros de 73 a 85 dBA según modelo
• Sin piezas móviles — mantenimiento mínimo
• Mantiene la clasificación NEMA 4 (IP66) mediante válvula de alivio de baja presión
• Estabiliza temperatura y humedad relativa dentro del armario
• Filtro automático de 5 micras con drenaje incluido
• Protección frente a lavado y reducción de contaminación

Modelos (Funcionamiento continuo)
Modelo — Btu/h (Watts)
ATEX4715 — 1.000 (293)
ATEX4725 — 1.700 (498)
ATEX4730 — 2.000 (586)
ATEX4740 — 2.800 (821)
ATEX4750 — 3.400 (997)
ATEX4760 — 4.000 (1.171)
ATEX4770 — 4.800 (1.406)
ATEX4780 — 5.600 (1.641)

Rendimiento (Funcionamiento continuo — Capacidad de refrigeración a 100 PSIG / 6,9 BAR)
Modelo — Btu/h — Watts — Nivel sonoro (dBA)
ATEX4715 — 1.000 — 293 — 73
ATEX4725 — 1.700 — 498 — 80
ATEX4730 — 2.000 — 586 — 80
ATEX4740 — 2.800 — 821 — 82
ATEX4750 — 3.400 — 997 — 84
ATEX4760 — 4.000 — 1.171 — 84
ATEX4770 — 4.800 — 1.406 — 84
ATEX4780 — 5.600 — 1.641 — 85

Cómo funciona
El aire comprimido entra en el Cabinet Cooler® impulsado por el tubo vortex y se divide en un flujo caliente y un flujo frío. El aire caliente se silencia y se expulsa a la atmósfera; el aire frío se dirige al interior del armario mediante el kit de distribución. El proceso genera enfriamiento y una purga positiva para impedir la entrada de aire exterior. Los modelos continuos pueden producir una caída de temperatura de aproximadamente 54°F (30°C) respecto al suministro y, en ciertas condiciones, hasta 16°F (-9°C) por debajo de la temperatura de entrada.

Otras consideraciones

• Filtración: Incluye filtro automático agua-suciedad de 5 micras; se recomienda filtro coalescente si hay aceite en el aire comprimido.
• Kit de distribución de aire frío: Incluye tubo vinílico flexible, conectores y clips adhesivos para dirigir el aire a puntos calientes o promover la circulación.
• Humedad: La operación continua estabiliza la humedad relativa interior (~45%) y evita la condensación con la envolvente sellada.
• Temperatura de aire de entrada: La capacidad nominal se da para 100 PSIG (6,9 BAR); temperatura de entrada elevada o presión inferior reducen la capacidad.
• Montaje: Montaje por entrada eléctrica estándar; disponibles kits de montaje lateral. La instalación correcta mantiene la clasificación NEMA 4/4X (IP66).
• Opciones de control: La operación continua incluye cooler, separador-filtrado y kit de distribución; las versiones termostáticas incluyen electroválvula ATEX aprobada y termostato (ajustado en fábrica a 95°F / 35°C).

ATEX Cabinet Coolers
Los sistemas ATEX Cabinet Cooler® están certificados para envolventes eléctricas purgadas en Zonas 2 y 22. La tecnología de tubo vortex entrega hasta 5.600 Btu/h sin piezas móviles, proporcionando una solución de enfriamiento y purga de bajo mantenimiento. Disponibles en aluminio estándar y en acero inoxidable tipo 303 o 316 para ambientes corrosivos.

Características / Especificaciones técnicas

• Denominación: Aluminum ATEX Cabinet Cooler® Systems (serie Continuous Operation)
• SKU ejemplo: PATEX4710 (configurable)
• Clasificación NEMA: NEMA 4 (IP66) — mantenida por válvula de alivio de baja presión
• Aprobación ATEX: Zonas 2 y 22
• Capacidad de refrigeración: 1.000 a 5.600 Btu/h (293 a 1.641 Watts) a 100 PSIG (6,9 BAR)
• Producción de aire frío: Tecnología de tubo vortex; caída ~54°F (30°C) respecto al suministro; puede alcanzar 16°F (-9°C) bajo la temperatura de entrada en ciertos casos
• Niveles sonoros: 73–85 dBA según modelo
• Filtración: Filtro automático agua-suciedad 5 micras incluido
• Materiales: Aluminio estándar; acero inoxidable tipo 303 o 316 opcional
• Control: Operación continua o control termostático (termostato ajustado en fábrica a 95°F / 35°C)
• Distribución de aire frío: Kit incluido
• Garantía: Cinco años de garantía del fabricante (declarada por el fabricante)
• Uso previsto: Para sistemas de control purgados y presurizados; no sustituye a un controlador purgado
