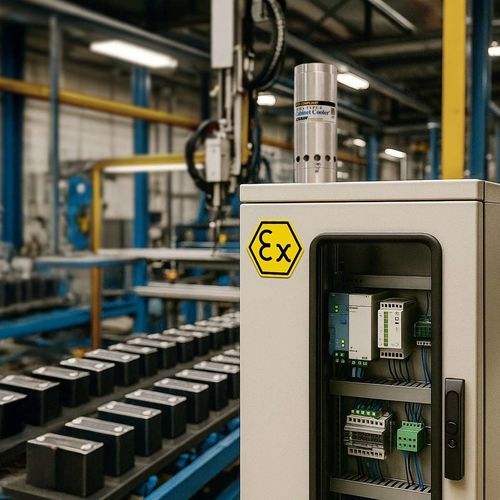

Climatizador para armario eléctrico para montaje lateral ATEX4840SS

verticalcompactopara sala informática

Descripción general
Los sistemas ATEX Cabinet Cooler® en acero inoxidable con control por termostato están certificados ATEX para su uso en envolventes eléctricas purgadas en zonas 2 y 22. Empleando tecnología de tubo vórtice sin piezas móviles, estos sistemas conformes con CE incluyen separador agua/suciedad, kit de distribución de aire frío y una válvula de alivio de baja presión que se cierra cuando el enfriador está inactivo para mantener la integridad NEMA 4X. El termostato activa el enfriador solo cuando la temperatura interior se aproxima al punto de ajuste (fábrica: 95°F / 35°C), ahorrando aire comprimido. Capacidades de 1.000 a 5.600 Btu/h.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de ordenadores
• Carcasas de láser
• Básculas electrónicas

Ventajas

• Aprobado para Zona 2 y 22
• Compacto y económico
• Capacidades de hasta 5.600 Btu/h (1.641 Watts)
• Funcionamiento silencioso
• Instalación rápida en un knockout eléctrico estándar
• Mantiene la integridad NEMA 4X (IP66): hermético al polvo, al aceite, resistente a salpicaduras, interior/exterior, resistente a la corrosión
• Estabiliza temperatura y humedad del interior
• Sin CFC; sin piezas móviles — prácticamente sin mantenimiento
• Elimina ventiladores y filtros dentro del armario
• Proporciona protección para washdown
• Garantía "Built To Last" de cinco años

Componentes incluidos

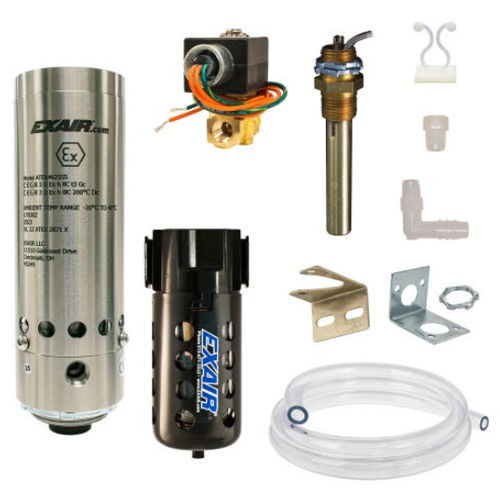

Los sistemas controlados por termostato incluyen el Cabinet Cooler®, una electroválvula aprobada ATEX, termostato ajustable (fábrica 95°F / 35°C), separador agua/suciedad de 5 micras con drenaje automático y kit de distribución de aire frío para dirigir el flujo a la circulación general o a puntos calientes.

Notas importantes
Los sistemas ATEX Cabinet Cooler® están diseñados para su uso en envolventes purgadas y presurizadas, pero no son sistemas de control purgados y presurizados por sí mismos. Deben utilizarse junto con una envolvente correctamente purgada y presurizada. La temperatura de entrada elevada o la presión de suministro reducida disminuyen la capacidad de refrigeración. Los modelos de funcionamiento continuo estabilizan típicamente la humedad relativa interna alrededor del 45% si la envolvente está sellada para evitar condensación.

Modelos - Sistemas ATEX Cabinet Cooler®, Control por termostato, Acero inoxidable Tipo 303
ATEX4815SS | 1.000 (293)
ATEX4825SS | 1.700 (498)
ATEX4830SS | 2.000 (586)
ATEX4840SS | 2.800 (821)
ATEX4850SS | 3.400 (997)
ATEX4860SS | 4.000 (1.008)
ATEX4870SS | 4.800 (1.210)
ATEX4880SS | 5.600 (1.641)

Modelos - Sistemas ATEX Cabinet Cooler®, Control por termostato, Acero inoxidable Tipo 316
ATEX4815SS-316 | 1.000 (293)
ATEX4825SS-316 | 1.700 (498)
ATEX4830SS-316 | 2.000 (586)
ATEX4840SS-316 | 2.800 (821)
ATEX4850SS-316 | 3.400 (997)
ATEX4860SS-316 | 4.000 (1.008)
ATEX4870SS-316 | 4.800 (1.210)
ATEX4880SS-316 | 5.600 (1.641)

Variantes 240V y 24VDC
Los modelos con sufijo -240 son variantes a 240VAC con control por termostato; los con sufijo -24VDC son variantes a 24VDC. Las capacidades coinciden con las indicadas arriba (1.000 a 5.600 Btu/h).

Resumen de rendimiento (control por termostato, Tipo 303 SS)
Grupo ATEX4815SS | 1.000 Btu/h | 293 W | 73 dBA a 100 PSIG
Grupo ATEX4825SS | 1.700 Btu/h | 498 W | 80 dBA a 100 PSIG
Grupo ATEX4830SS | 2.000 Btu/h | 586 W | 80 dBA a 100 PSIG
Grupo ATEX4840SS | 2.800 Btu/h | 821 W | 82 dBA a 100 PSIG
Grupo ATEX4850SS | 3.400 Btu/h | 997 W | 84 dBA a 100 PSIG
Grupo ATEX4860SS | 4.000 Btu/h | 1.171 W | 84 dBA a 100 PSIG
Grupo ATEX4870SS | 4.800 Btu/h | 1.406 W | 84 dBA a 100 PSIG
Grupo ATEX4880SS | 5.600 Btu/h | 1.641 W | 85 dBA a 100 PSIG
Capacidades especificadas a 100 PSIG (6,9 BAR).

Accesorios y opciones

• Cold Air Distribution Kit — tubería, accesorios y clips para direccionar el aire frío
• Side Mount Kits — para montaje lateral cuando el acceso superior/lateral es limitado; modelos para armarios pequeños y grandes; mantienen la clasificación NEMA en instalación vertical
• Filtración opcional — filtro coalescente para eliminación de aceite recomendado si hay aceite en el suministro de aire comprimido

Especificaciones técnicas

• Brand: EXAIR
• Nombre comercial: ATEX Cabinet Cooler® Systems (variante thermostática en acero inoxidable)
• SKU mostrado: PATEX4810SS
• Rango de capacidad de enfriamiento: 1.000 a 5.600 Btu/h (293 a 1.641 Watts)
• Materiales: opciones en acero inoxidable Tipo 303 y Tipo 316
• Termostato: ajustable, fábrica 95°F (35°C); compatible 24VAC–240VAC 50/60Hz y 24VDC; precisión típica ±2°F (±1°C)
• Opciones de control: sistemas con termostato (incluye electroválvula) o modelos de funcionamiento continuo
• Referencia de presión: capacidades medidas a 100 PSIG (6,9 BAR); descenso de temperatura típico ~54°F (30°C) desde la entrada a 80 PSIG (5,5 BAR)
• Filtración: separador agua/suciedad de 5 micras con drenaje automático incluido
• Protección de envolvente: la válvula de alivio de baja presión sella cuando el enfriador está apagado para mantener la integridad NEMA 4X
• Zonas aprobadas: ATEX Zona 2 y Zona 22
• Niveles sonoros: aprox. 73–85 dBA según modelo
• Conforme CE; componentes reconocidos UL/CSA para termostato y electroválvula cuando procede
• Sin refrigerante, sin piezas móviles; libre de mantenimiento
• Montaje típico: knockout eléctrico estándar (1-1/2 NPS); Side Mount Kits requieren instalación vertical
