Climatizador para armario eléctrico para montaje lateral ATEX4840

compactoindustrialpara zona peligrosa

Resumen
Los sistemas de refrigeración para armarios ATEX en aluminio con control por termostato están diseñados y homologados para su uso con envolventes eléctricas purgadas en zonas ATEX (Zonas 2 y 22). Estos sistemas utilizan tecnología de tubo vórtex para generar aire frío sin piezas móviles, incluyen un separador filtro agua/suciedad para evitar la entrada de condensados y contaminantes en la envolvente, y aportan un kit de distribución de aire frío para dirigir el flujo hacia la circulación general o puntos calientes específicos. Los sistemas con control por termostato vienen ajustados de fábrica a 95°F (35°C) y activan el refrigerador solo cuando la temperatura interna se aproxima a niveles críticos. Son conformes CE y deben utilizarse en conjunto con sistemas de control purgados y presurizados.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de ordenador
• Carcasas de láser
• Básculas electrónicas

Ventajas

• Aprobado para Zonas 2 y 22
• Compacto y de bajo coste
• Capacidades de refrigeración hasta 5.600 Btu/h (1.641 Watts)
• Funcionamiento silencioso
• Instalación en minutos a través de un knockout eléctrico estándar
• Mantiene la integridad de la envolvente NEMA 4 (IP66)
• Estabiliza la temperatura y la humedad dentro del armario
• Sin CFC
• Sin piezas móviles — sin mantenimiento
• Evita disparos indeseados, daños por calor y deriva de circuitos
• Elimina ventiladores, filtros y pérdidas de producción por sobrecalentamiento

Modelos (Control por termostato)
Sistemas de refrigeración para armarios ATEX en aluminio, control por termostato
Modelo — Btu/h (Watts)
ATEX4815 — 1.000 (293)
ATEX4825 — 1.700 (498)
ATEX4830 — 2.000 (586)
ATEX4840 — 2.800 (821)
ATEX4850 — 3.400 (997)
ATEX4860 — 4.000 (1.008)
ATEX4870 — 4.800 (1.210)
ATEX4880 — 5.600 (1.641)

Modelos — 240V, Control por termostato
ATEX4815-240 — 1.000 (293)
ATEX4825-240 — 1.700 (498)
ATEX4830-240 — 2.000 (586)
ATEX4840-240 — 2.800 (821)
ATEX4850-240 — 3.400 (997)
ATEX4860-240 — 4.000 (1.008)
ATEX4870-240 — 4.800 (1.210)
ATEX4880-240 — 5.600 (1.641)

Modelos — 24VDC, Control por termostato
ATEX4815-24VDC — 1.000 (293)
ATEX4825-24VDC — 1.700 (498)
ATEX4830-24VDC — 2.000 (586)
ATEX4840-24VDC — 2.800 (821)
ATEX4850-24VDC — 3.400 (997)
ATEX4860-24VDC — 4.000 (1.008)
ATEX4870-24VDC — 4.800 (1.210)
ATEX4880-24VDC — 5.600 (1.641)

Rendimiento (Control por termostato) — capacidad de refrigeración a 100 PSIG (6.9 BAR)
Modelo — Btu/h — Watts — Nivel sonoro (dBA)
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1.000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1.700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2.000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2.800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3.400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4.000 — 1.171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4.800 — 1.406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5.600 — 1.641 — 85 dBA

Cómo funciona
El aire comprimido entra en el Cabinet Cooler alimentado por tubo vórtex y se separa en corrientes caliente y fría. El aire caliente se amortigua y evacua; el aire frío se descarga en el armario de control mediante el kit de distribución de aire frío. El escape se mantiene con ligera sobrepresión para evitar la entrada de aire exterior, proporcionando refrigeración y purga de la envolvente.

Otras consideraciones

• Filtración: los sistemas incluyen un filtro de agua y suciedad de 5 micras con desagüe automático para proteger la electrónica. Si hay aceite en la alimentación, se recomienda un filtro coalescente.
• Kit de distribución de aire frío: incluye tubería flexible, clips adhesivos y accesorios para dirigir el aire a los puntos calientes.
• Humedad: los sistemas de funcionamiento continuo estabilizan la humedad relativa en el interior en ~45% sin condensación interna (la envolvente debe estar sellada).
• Temperatura de aire de entrada: los Cabinet Coolers proporcionan aproximadamente una caída de 54°F (30°C) respecto a la temperatura del aire de suministro a 100 PSIG; temperaturas de entrada elevadas o presiones bajas reducen la capacidad de refrigeración.
• Montaje: instale a través de un knockout eléctrico estándar; kits de montaje lateral disponibles para instalación lateral manteniendo la clasificación de la envolvente.
• Control por termostato: el termostato estándar viene ajustado de fábrica a 95°F (35°C); hay disponibles válvulas solenoides y termostatos certificados ATEX para sistemas con termostato.

Accesorios
Kits de montaje lateral (acero inoxidable Tipo 303 o Tipo 316) para instalaciones donde el montaje superior no es posible. Kits de distribución de aire frío y separadores de filtro incluidos; válvula solenoide y termostato incluidos en modelos con termostato.

Especificaciones técnicas

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs

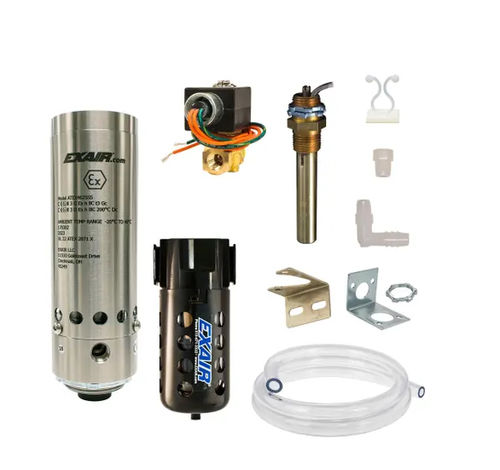

• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
