Climatizador para armario eléctrico para montaje lateral ATEX4730SS

compactopara sala informáticaindustrial

Resumen

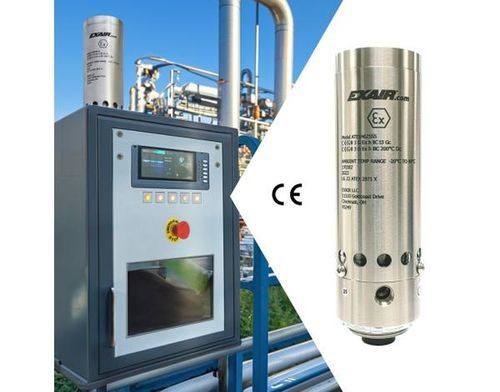

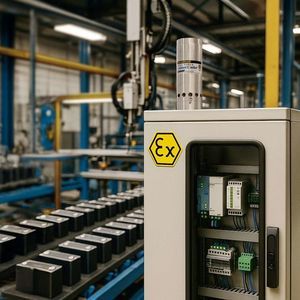

Los sistemas Cabinet Cooler® ATEX de acero inoxidable y funcionamiento continuo están diseñados y homologados ATEX para su uso en envolventes eléctricas purgadas en áreas peligrosas Zona 2 y Zona 22. Estos sistemas utilizan tecnología de tubo vortex para convertir aire comprimido en aire frío, proporcionando una solución de refrigeración y purga de bajo mantenimiento sin piezas móviles. Las unidades de funcionamiento continuo ofrecen refrigeración constante y purga positiva continua. Los sistemas incluyen un separador filtro agua‑suciedad de 5 micras con drenaje automático y un kit de distribución de aire frío para dirigir el flujo de aire y circularlo o focalizarlo en puntos calientes. Una válvula de alivio de baja presión se cierra cuando el enfriador está apagado para preservar la integridad NEMA 4X (IP66) del armario.

Aplicaciones

• Controladores programables
• Armarios de control de línea
• Centros de control de motores
• Paneles de relés
• Sistemas NC/CNC
• Centros de control modulares
• Cámaras CCTV
• Armarios de ordenadores
• Cubiertas de láser
• Básculas electrónicas

Ventajas

• Certificado para Zona ATEX 2 y Zona 22
• Solución compacta y económica
• Capacidades de refrigeración hasta 5.600 Btu/h (1.641 Watts)
• Funcionamiento silencioso
• Instalación rápida mediante una boca eléctrica estándar
• Mantiene la integridad NEMA 4X (IP66)
• Estabiliza la temperatura y la humedad del interior
• Sin CFC
• Sin piezas móviles — libre de mantenimiento
• Elimina ventiladores y filtros internos
• Proporciona protección en lavado y resistencia a la corrosión (modelos en acero inoxidable)

Modelos (Acero inoxidable Tipo 303, funcionamiento continuo)
Modelo — Btu/h (Watts)
ATEX4715SS — 1.000 (293)
ATEX4725SS — 1.700 (498)
ATEX4730SS — 2.000 (586)
ATEX4740SS — 2.800 (821)
ATEX4750SS — 3.400 (997)
ATEX4760SS — 4.000 (1.171)
ATEX4770SS — 4.800 (1.406)
ATEX4780SS — 5.600 (1.641)

Modelos (Acero inoxidable Tipo 316, funcionamiento continuo)
Modelo — Btu/h (Watts)
ATEX4715SS-316 — 1.000 (293)
ATEX4725SS-316 — 1.700 (498)
ATEX4730SS-316 — 2.000 (586)
ATEX4740SS-316 — 2.800 (821)
ATEX4750SS-316 — 3.400 (997)
ATEX4760SS-316 — 4.000 (1.171)
ATEX4770SS-316 — 4.800 (1.406)
ATEX4780SS-316 — 5.600 (1.641)

Rendimiento (Tipo 303/316, funcionamiento continuo)
Modelo — Btu/h — Watts — Nivel sonoro dBA
ATEX4715SS / ATEX4715SS-316 — 1.000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1.700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2.000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2.800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3.400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4.000 — 1.171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4.800 — 1.406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5.600 — 1.641 — 85 dBA

Cómo funciona
El aire comprimido entra en el Cabinet Cooler impulsado por el tubo vortex y se divide en una corriente fría y una caliente. El aire frío se envía al interior del armario mediante el kit de distribución de aire frío y el aire caliente se descarga al exterior. El sistema enfría y purga la envolvente con aire limpio y frío sin permitir la entrada de aire ambiente al panel.

Otras consideraciones

• Filtración: Los sistemas incluyen un separador filtro agua‑suciedad de 5 micras con drenaje automático para evitar que condensado y suciedad entren en la envolvente. Para presencia de aceite, se recomienda un filtro coalescente adicional.
• Kit de distribución de aire frío: Incluye tubo flexible, conectores y clips adhesivos para dirigir el aire frío en circulación o hacia los puntos calientes.
• Humedad: Las unidades continuas estabilizan la humedad relativa interna en ~45% si la envolvente está sellada para evitar condensación.
• Temperatura y presión de entrada: La diferencia de temperatura aproximada es de 54°F (30°C) desde el aire de suministro a 100 PSIG (6.9 BAR). Temperaturas de entrada más altas o presiones de suministro más bajas reducen la capacidad de refrigeración.
• Montaje: Se monta mediante un orificio eléctrico estándar (1‑1/2 NPS). Kits de montaje lateral disponibles cuando no es posible el montaje superior; se mantiene la integridad NEMA 4/4X.

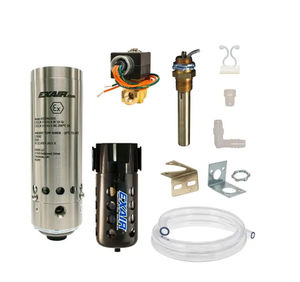

• Opción termostato y electroválvula: Los modelos termostáticos incluyen una electroválvula certificada ATEX y un termostato para un control eficiente; los modelos continuos incluyen el enfriador, el separador filtro y el kit de distribución de aire frío.

Seguridad y uso
Los sistemas Cabinet Cooler® ATEX están diseñados y homologados ATEX para su uso en envolventes de control purgadas y presurizadas en Zona 2 y Zona 22. Deben utilizarse como parte de un sistema correctamente purgado y presurizado y no deben considerarse como el único controlador de purga.

Especificaciones técnicas

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options

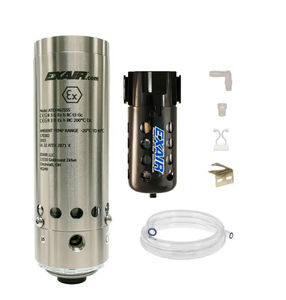

• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
