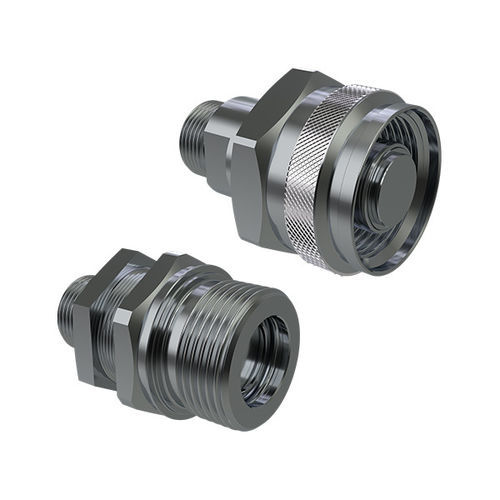

Sistema de acoplamiento rápido hidráulico FLV series

Descripción del producto
Esta serie combina las ventajas de la tecnología de acoplamientos de cara plana roscados con un diseño extremadamente compacto y robusto. Ideal para aplicaciones que requieren una conexión de cara plana cuando las presiones residuales son insignificantes. El recubrimiento MATE 1000 (ZnNi) proporciona una mayor resistencia a la corrosión. Los cuerpos hembra permiten montaje en panel.

Características clave

• Serie: FLV
• Tipo: Acoplamiento de cara plana roscado (tipo válvula plana)
• Material: Acero
• Tratamiento superficial: MATE 1000 (ZnNi - Zinc-Níquel)
• Juntas: NBR
• Temperaturas de trabajo: -25 °C a 100 °C
• Aplicaciones típicas: Maquinaria de construcción y aplicaciones hidráulicas móviles similares que requieren acoplamientos de cara plana compactos

Artículos - Hembra (encabezado de tabla y filas de ejemplo)
Columnas: Tamaño (mm) | Número de referencia | Rosca | Caudal (l/min a 0,2 MPa) | Juntas | HEX1 (mm) | HEX2 (mm) | HEX3 (mm) | D1 (mm) | D3 (mm) | L1 (mm) | Rosca de conexión (D2)
10 | FLV06-2/1415 F | M14x1,5 MACHO 8L | 32 | NBR | 36 | - | 36 | 42 | - | 58 | M32x3
10 | FLV06-2/1615 F | M16x1,5 MACHO 10L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/1815 F | M18x1,5 MACHO 12L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/2215 F | M22x1,5 MACHO 15L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
10 | FLV06-3/1815 F | M18x1,5 MACHO 10S (corto) | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
12.5 | FLV08-2/2215 F | M22x1,5 MACHO 15L | 32 | NBR | 41 | 25 | 41 | 47 | - | 70 | M36x3
19 | FLV12-2/2215 F | M22x1,5 MACHO 15L | 75 | NBR | 55 | - | 50 | 61 | - | 81 | M48x3
25 | FLV16-2/2615 F | M26x1,5 MACHO 18L | 165 | NBR | 60 | 36 | 50 | 70 | - | 96 | M54x4
31.5 | FLV20-2/4520 F | M45x2 MACHO 35L | 430 | NBR | 85 | 55 | 100 | 89.8 | 100 | 129 | M79x4

Artículos - Macho (encabezado de tabla y filas de ejemplo)
Columnas: Tamaño (mm) | Número de referencia | Rosca | Caudal (l/min a 0,2 MPa) | Juntas | HEX1 (mm) | HEX3 (mm) | D1 (mm) | L1 (mm) | Rosca de conexión (D2)
10 | FLV06-2/1415 M | M14x1,5 MACHO 8L | 32 | NBR | 41 | 22 | 46 | 63 | M32x3
10 | FLV06-2/1615 M | M16x1,5 MACHO 10L | 32 | NBR | 41 | 22 | 46 | 64 | M32x3
10 | FLV06-3/1815 M | M18x1,5 MACHO 10S | 32 | NBR | 41 | 22 | 46 | 65 | M32x3
12.5 | FLV08-2/2215 M | M22x1,5 MACHO 15L | 75 | NBR | 46 | 24 | 52 | 73.4 | M36x3
19 | FLV12-2/2215 M | M22x1,5 MACHO 15L | 120 | NBR | 60 | 32 | 68 | 84 | M48x3
25 | FLV16-2/2615 M | M26x1,5 MACHO 18L | 165 | NBR | 55 | 41 | 65 | 96 | M54x4
31.5 | FLV20-2/4520 M | M45x2 MACHO 35L | 430 | NBR | 85 | 55 | 89.8 | 136 | M79x4

Accesorios y repuestos
Protecciones antipolvo - Plástico (Hembra)

• 10 mm (10 mm / 3/8") – TMFLV06 – Rojo
• 12.5 mm (1/2") – TMFLV08 – Rojo
• 19 mm (3/4") – TMFLV12 – Rojo

Protecciones antipolvo - Plástico (Macho)

• 10 mm – TFFLV06 – Rojo
• 12.5 mm – TFFLV08 – Rojo
• 19 mm – TFFLV12 – Rojo

Protecciones antipolvo - Aluminio (Hembra)

• 19 mm – TMFLV12 S – Metal
• 25 mm – TMFLV16 S – Metal
• 31.5 mm – TMFLV20 S – Metal

Protecciones antipolvo - Aluminio (Macho)

• 19 mm – TFFLV12 S – Metal
• 25 mm – TFFLV16 S – Metal
• 31.5 mm – TFFLV20 S – Metal

Kits de juntas

• 10 mm – SK FLV06 F
• 12.5 mm – SK FLV08 F
• 19 mm – SK FLV12 F
• 25 mm – SK FLV16 F
• 31.5 mm – SK FLV20 F

Resumen de rendimiento / Presión de rotura y caudal
Tamaños cubiertos: 06, 08, 12, 16, 20.
Presión de trabajo (típica): 42 MPa para los tamaños estándar indicados.
Caudales representativos (a 0,2 MPa): 06 → 32 l/min; 08 → 75 l/min; 12 → 120 l/min; 16 → 165 l/min; 20 → 430 l/min.
Ejemplos de presiones de rotura por dash: 06: Macho 130 MPa, Hembra 140 MPa, Macho+Hembra 250 MPa; 08: Macho 130 MPa, Hembra 130 MPa, Macho+Hembra 200 MPa; 12: ver la tabla técnica para valores.

Especificaciones / Notas

• Intercambio de serie: MARKET
• Tipo de válvula: Plana
• Conexión: Roscar para conectar
• Desconexión: Desenroscar para desconectar
• Conexión bajo presión: No permitido

Especificaciones técnicas

• Material: Acero
• Juntas: NBR
• Tratamiento superficial: MATE 1000 (ZnNi) Zinc-Níquel
• Rango de temperatura: -25 °C a 100 °C
• Presión de trabajo (típica): 42 MPa (ver tabla detallada por dash)
• Caudales (ejemplos a 0,2 MPa): 32 / 75 / 120 / 165 / 430 l/min según tamaño
• Aplicación recomendada: acoplamientos de cara plana donde se requieren compacidad y resistencia a la corrosión
