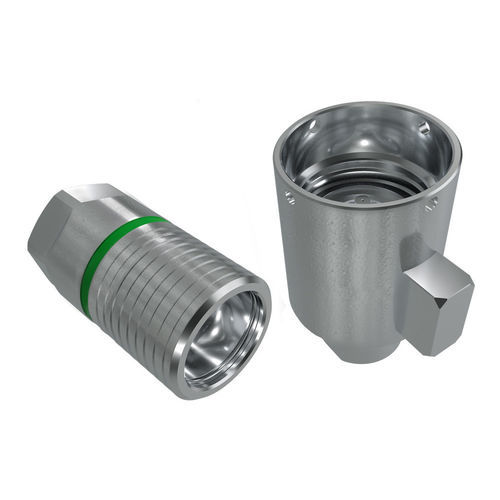

Conjunto para acoplamientos OGV ST series

Descripción del producto
Acoplamiento roscado apto para aplicaciones Oil & Gas. Diseño de camisa robusta, válvula poppet y rosca de conexión ACME. Equipa un marcador que confirma la conexión completa y una camisa de bloqueo más larga para un mejor acoplamiento.

Elementos - Hembra

• OGV24 112GAS F ST — Tamaño cuerpo: 37,5 mm (1-1/2"). Rosca: BSPP 1-1/2" HEMBRA. Hex1: 55 mm. D1: 147 mm. L1 (Longitud desacoplada): 159,1 mm. Caudal: 330 l/min a 0,2 MPa. Sellos: NBR & PUR. Nota: las referencias que terminan en ST llevan un marcador que confirma la conexión completa.
• OGV32 2GAS F ST — Tamaño cuerpo: 50 mm (2"). Rosca: BSPP 2" HEMBRA. Hex1: 75 mm. D1: 170 mm. L1 (Longitud desacoplada): 186,4 mm. Caudal: 570 l/min a 0,2 MPa. Sellos: NBR & PUR.

Elementos - Macho

• OGV24 112GAS M ST — Tamaño cuerpo: 37,5 mm (1-1/2"). Rosca: BSPP 1-1/2" HEMBRA (contraparte macho). Hex1: 75 mm. D1: 83 mm. L1 (Longitud desacoplada): 151,7 mm. Caudal: 330 l/min a 0,2 MPa. Sellos: NBR & PUR. Nota: las referencias que terminan en ST llevan un marcador que confirma la conexión completa.
• OGV32 2GAS M ST — Tamaño cuerpo: 50 mm (2"). Rosca: BSPP 2" HEMBRA (contraparte macho). Hex1: 75 mm. D1: 103 mm. L1 (Longitud desacoplada): 179,1 mm. Caudal: 570 l/min a 0,2 MPa. Sellos: NBR & PUR.

Accesorios y protecciones antipolvo (seleccionados)

• Protector antipolvo - Aluminio - Hembra: TM OGV24 ST (37,5 mm) y TM OGV32 ST (50 mm).
• Protector antipolvo - Aluminio - Macho: TF OGV24 S (37,5 mm) y TF OGV32 S (50 mm).

Tabla presión / estallido (filas seleccionadas)
Dash Size | Tamaño (mm) | Presión de trabajo | Caudal (l/min) | Derrame (ml) | Presión de rotura macho (MPa) | Presión de rotura hembra (MPa) | Macho+Hembra (MPa)
20 | 31,5 mm | 35 MPa | 320 l/min | 21 ml | Macho: 180 MPa | Hembra: 200 MPa | 178 MPa
24 | 37,5 mm | 35 MPa | 330 l/min | 41 ml | Macho: 160 MPa | Hembra: 176 MPa | 170 MPa
32 | 50 mm | 35 MPa | 570 l/min | 80 ml | Macho: 125 MPa | Hembra: 130 MPa | 125 MPa

Notas
* Caudal referido a una caída de presión dp = 1 bar para los artículos; tamaños 24 y 32: caudal medido a una caída de presión de 0,1 MPa para referencia del diagrama.

Especificaciones técnicas

• Material: Acero
• Sellos: NBR & PUR
• Temperaturas de trabajo: -25 °C a 100 °C
• Tratamiento de superficie: MATE 500 (CrIII)
• Intercambio de serie: MARKET
• Tipo de válvula: Poppet
• Conexión: Roscar para conectar
• Desconexión: Desenroscar para desconectar
• Conexión bajo presión: Residual permitido
• Caudales (ejemplos): 330 l/min (serie 24) y 570 l/min (serie 32) a 0,2 MPa
• Referencias que terminan en ST: equipadas con un marcador que confirma la conexión completa y una camisa de bloqueo más larga para mejorar el acoplamiento
