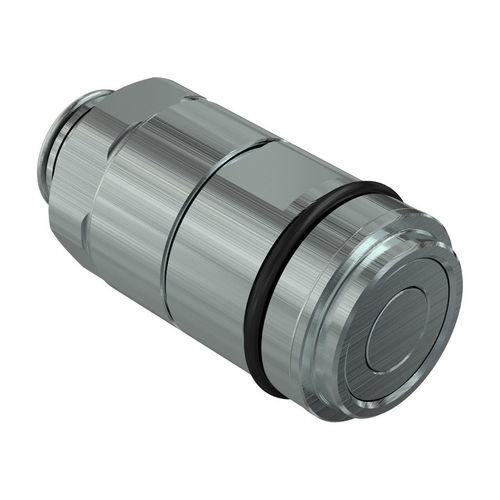

Conjunto para acoplamientos 2 tubos FFC series

Resumen del producto
Acoplamientos autoalineables de cara plana para múltiples conexiones. Los desalineamientos de hasta ± 0,5 mm y ± 1° (angular) se compensan automáticamente durante la conexión. Componentes en acero inoxidable (AISI 316) con juntas Viton. Perfil propietario FASTER.

Artículos - Hembra

• Tamaño: 6.3 mm (1/4") — Referencia: FFC14 F 2V — D1: 19 mm — L1: 44.8 mm — Caudal: 8 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Juntas: FKM — Peso: 60 g
• Tamaño: 10 mm (3/8") — Referencia: FFC38 F 2V — D1: 23.9 mm — L1: 49.3 mm — Caudal: 23 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Juntas: FKM — Peso: 103 g
• Tamaño: 12.5 mm (1/2") — Referencia: FFC12 F 2V — D1: 31.3 mm — L1: 70.8 mm — Caudal: 35 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Juntas: FKM — Peso: 60.7 g

Artículos - Macho

• Tamaño: 6.3 mm (1/4") — Referencia: FFC14 M 2V — D1: 19.6 mm — D3: 12.1 mm — L1: 36 mm — Caudal: 8 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Juntas: FKM — Peso: 38 g
• Tamaño: 10 mm (3/8") — Referencia: FFC38 M 2V — D1: 24.5 mm — D3: 16.1 mm — L1: 40.5 mm — Caudal: 23 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Juntas: FKM — Peso: 65.8 g
• Tamaño: 12.5 mm (1/2") — Referencia: FFC12 M 2V — D1: 32.5 mm — D3: 19.7 mm — L1: 56 mm — Caudal: 35 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Juntas: FKM — Peso: 60.7 g

Accesorios y repuestos

• KIT FFC SR — Para acoplamientos — Material: Acero

Pérdida de presión / diagramas
Diagrama de caudal disponible para la serie FFC (características de caudal / diagrama de caída de presión asociado a la serie de producto).

Advertencias
Este producto puede exponerle a sustancias químicas como plomo o níquel que, en algunas jurisdicciones, se reconocen como causantes de cáncer, defectos de nacimiento u otros daños reproductivos.

Características técnicas / especificaciones

• Material: Acero inoxidable (AISI 316)
• Juntas: FKM (Viton)
• Temperaturas de trabajo: -20 °C a 200 °C
• Intercambio de serie: FASTER
• Tipo de válvula: Plana
• Conexión: Especial
• Desconexión: Especial
• Conexión bajo presión: No permitida
• Presión de rotura y rendimiento (resumen por dash size):
  Dash 02 — Tamaño: 3.2 mm — Presión de trabajo: 25 MPa — Caudal: 2.5 l/min a 0.2 MPa — Pérdida: 0.002 ml — Fuerza de conexión: 80 N — Presión de rotura macho: 100 MPa — Presión de rotura hembra: 100 MPa — Macho+Hembra: 130 MPa
  Dash 04 — Tamaño: 6.3 mm — Presión de trabajo: 32 MPa — Caudal: 8 l/min a 0.2 MPa — Pérdida: 0.002 ml — Fuerza de conexión: 80 N — Presión de rotura macho: 150 MPa — Presión de rotura hembra: 90 MPa — Macho+Hembra: 130 MPa
  Dash 06 — Tamaño: 10 mm — Presión de trabajo: 25 MPa — Caudal: 23 l/min a 0.2 MPa — Pérdida: 0.006 ml — Fuerza de conexión: 110 N — Presión de rotura macho: 90 MPa — Presión de rotura hembra: 100 MPa — Macho+Hembra: 100 MPa
  Dash 08 — Tamaño: 12.5 mm — Presión de trabajo: 45 MPa — Caudal: 35 l/min a 0.2 MPa — Pérdida: 0.006 ml — Fuerza de conexión: 185 N — Presión de rotura macho: 140 MPa — Presión de rotura hembra: 80 MPa — Macho+Hembra: 180 MPa
