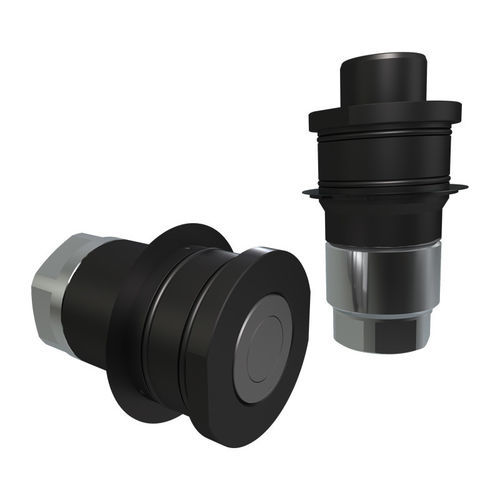

Acoplamiento rígido QTC series

para panelesindustrialpara uso intensivo

Descripción
Estos acoplamientos de cara plana QTC para montaje en panel están diseñados para aplicaciones CE de servicio pesado y para integración en sistemas automáticos de multiconexión a medida. Permiten el cambio rápido de herramientas hidráulicas desde la cabina del operador y su instalación frontal en placa mediante anillos Seeger. El diseño optimizado de los componentes internos reduce el consumo energético y asegura resistencia mecánica.

Artículos - Hembra (dimensiones clave y rendimiento)

• Tamaño 10 mm — Ref. QTC06 38GAS F — Rosca BSPP 3/8" HEMBRA — HEX1 34 mm — D1 48 mm — D2 40 mm — L1 77.5 mm — Espesor placa (L3) 30.75 mm — Caudal 32 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: -
• Tamaño 12.5 mm — Ref. QTC08 12GAS F — Rosca BSPP 1/2" HEMBRA — HEX1 41 mm — D1 55 mm — D2 48 mm — L1 86.2 mm — Espesor placa (L3) 30.75 mm — Caudal 70 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: -
• Tamaño 19 mm — Ref. QTC12 34GAS F — Rosca BSPP 3/4" HEMBRA — HEX1 50 mm — D1 70 mm — D2 60 mm — L1 103.5 mm — Espesor placa (L3) 30.75 mm — Caudal 120 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: -
• Tamaño 25 mm — Ref. QTC16 1GAS F — Rosca BSPP 1" HEMBRA — HEX1 60 mm — D1 80 mm — D2 70 mm — L1 108 mm — Espesor placa (L3) 35.75 mm — Caudal 200 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: 0 g
• Tamaño 31.5 mm — Ref. QTC20 114GAS F — Rosca BSPP 1-1/4" HEMBRA — HEX1 60 mm — D1 85 mm — D2 75 mm — L1 117.3 mm — Espesor placa (L3) 35.75 mm — Caudal 350 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: 0 g
• Tamaño 37.5 mm — Ref. QTC24 112GAS F — Rosca BSPP 1-1/2" HEMBRA — HEX1 80 mm — D1 103 mm — D2 90 mm — L1 138.2 mm — Espesor placa (L3) 35.75 mm — Caudal 420 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: 0 g

Artículos - Macho (dimensiones clave y rendimiento)

• Tamaño 10 mm — Ref. QTC06 38GAS M — Rosca (lado acoplado) BSPP 3/8" HEMBRA — HEX1 30 mm — D1 48 mm — D2 30 mm — L1 96.8 mm — Espesor placa (L3) 30.75 mm — Caudal 32 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: -
• Tamaño 12.5 mm — Ref. QTC08 12GAS M — Rosca (lado acoplado) BSPP 1/2" HEMBRA — HEX1 36 mm — D1 55 mm — D2 48 mm — L1 109.5 mm — Espesor placa (L3) 30.75 mm — Caudal 70 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: -
• Tamaño 19 mm — Ref. QTC12 34GAS M — Rosca (lado acoplado) BSPP 3/4" HEMBRA — HEX1 46 mm — D1 70 mm — D2 60 mm — L1 122.5 mm — Espesor placa (L3) 30.75 mm — Caudal 120 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: -
• Tamaño 25 mm — Ref. QTC16 1GAS M / QTC16 1NPT M — Rosca (lado acoplado) BSPP 1" HEMBRA / NPTF 1" HEMBRA — HEX1 55 mm — D1 80 mm — D2 70 mm — L1 143.8 mm — Espesor placa (L3) 35.75 mm — Caudal 200 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: 0 g
• Tamaño 31.5 mm — Ref. QTC20 114GAS M / QTC20 114NPT M — Rosca (lado acoplado) BSPP 1-1/4" HEMBRA / NPTF 1-1/4" HEMBRA — HEX1 55 mm — D1 85 mm — D2 75 mm — L1 165.8 mm — Espesor placa (L3) 35.75 mm — Caudal 350 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: 0 g
• Tamaño 37.5 mm — Ref. QTC24 112GAS M / QTC24 112NPT M — Rosca (lado acoplado) BSPP 1-1/2" HEMBRA / NPTF 1-1/2" HEMBRA — HEX1 75 mm — D1 103 mm — D2 90 mm — L1 187.1 mm — Espesor placa (L3) 35.75 mm (algunas variantes 35.6) — Caudal 420 l/min @0.2 MPa — Juntas HNBR & PUR — Peso: 0 g

Diagramas / Caudal
Diagrama de caudal disponible para la serie QTC que muestra el comportamiento indicativo de la caída de presión (imagen del diagrama disponible en la página del producto).

Especificaciones técnicas

• Material: Steel
• Juntas: HNBR & PUR
• Temperaturas de trabajo: -20 °C a 120 °C
• Tratamiento superficial: MATE 1000 (ZnNi)
• Presión de trabajo: 46 MPa (especificada para todas las referencias)
• Presión de rotura (Macho / Hembra / Macho+Hembra): 140 MPa
• Caudales típicos (@0.2 MPa por referencia): 06 = 32 l/min, 08 = 70 l/min, 12 = 120 l/min, 16 = 200 l/min, 20 = 350 l/min, 24 = 420 l/min
• Fuerza de conexión (N) por referencia: 06 = 200 N, 08 = 200 N, 12 = 300 N, 16 = 300 N, 20 = 500 N, 24 = 500 N
• Intercambio de serie: FASTER
• Tipo de válvula: Flat
• Conexión: Push to Connect
• Desconexión: Pull to Disconnect
• Conexión bajo presión: Permitida (mitad macho hasta 35 MPa / 5.000 PSI)
