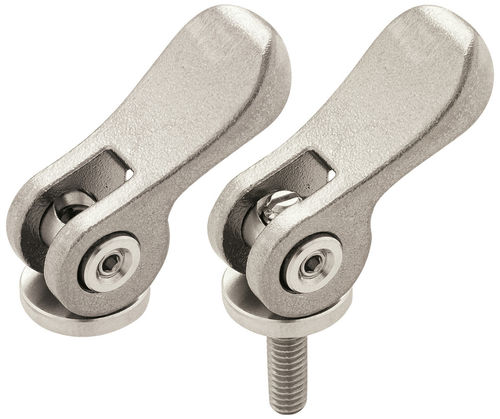

Palanca de sujeción rápida de acero inoxidable QLCCS series

con roscado interiorregulablescon rosca macho

Descripción
Estos sujetadores de palanca de leva permiten un apriete/desapriete rápido sin herramientas en espacios reducidos. Su diseño compacto y la maneta de tipo vástago —ajustable en cualquier dirección— facilitan el cierre en orientación limitada. Enroscar como un sujetador convencional; completar el apriete final empujando la palanca hacia abajo. Levantar la palanca para liberar la fuerza de sujeción y desenroscar si es necesario. Mangos y vástagos en acero inoxidable serie 300; arandelas en acero inoxidable 304.

Funcionamiento

• Enroscar para posicionar el sujetador
• Empujar la palanca hacia abajo para el apriete final (acción de leva)
• Levantar la palanca para liberar la sujeción y desenroscar

Tipos de producto

• QLCCS — Palancas de leva — Rosca hembra o vástago, acero inoxidable

Piezas disponibles (ejemplos)

• QLCCS-03 — M3×0.50, roscado
• QLCCS-03X10 / QLCCS-03X15 — M3×0.50, variantes vástago (10 mm, 15 mm)
• QLCCS-04 / QLCCS-04X15 / QLCCS-04X30 / QLCCS-04X40 — M4×0.70, roscado y vástagos de longitud
• QLCCS-05 / QLCCS-05X20 — M5×0.80, roscado y vástago

Especificaciones técnicas

• Modelo / Serie: QLCCS
• Función: Sujetador de palanca de leva para apriete/desapriete rápido sin herramientas
• Diseño: Compacto para espacios reducidos; maneta de vástago ajustable en cualquier dirección
• Operación: Engranaje por rosca; apriete final empujando la palanca; liberación levantando la palanca
• Materiales: Manetas y vástagos — acero inoxidable serie 300; Arandelas — acero inoxidable 304
• Opciones de rosca: M3×0.50, M4×0.70, M5×0.80
• Diámetros base representativos: 10 mm, 12 mm, 14 mm
• Tipos disponibles: Rosca hembra (A) y Vástago (B); variantes de longitud (X10, X15, X20, X30, X40)
• Datos dimensionales y de rendimiento representativos disponibles en la tabla de piezas (D, D1, D2, L, W, W1, W2, W3, R, carrera de apriete, carga operativa, fuerza de apriete)

Aplicaciones

• Ideal para operaciones de cambio rápido donde las piezas se aflojan pero no se desmontan por completo
• Usos comunes: utillajes, plantillas, herramientas, paneles de mantenimiento y líneas de ensamblaje que requieren sujeciones frecuentes
