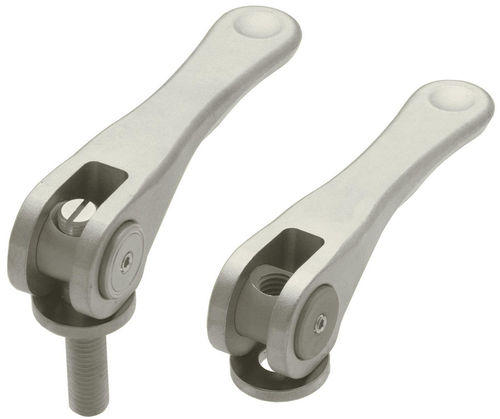

Palanca de sujeción rápida de acero QLCL

con inserto roscadoroscadacon roscado interior

Descripción del producto
Estos cierres de palanca de leva permiten un apriete/desapriete rápido sin herramientas. En comparación con las palancas de leva convencionales, la serie QLCL ofrece mayor resistencia a las vibraciones y una sensación táctil de clic en el punto de apriete. En las variantes con vástago roscado, la orientación de la palanca puede ajustarse en cualquier dirección. Enroscar como un elemento de fijación convencional; empujar la palanca hacia abajo para el apriete final y tirar hacia arriba para liberar y desenroscar.

Materiales y acabado

• Palanca de leva: acero 4140, templado y revenido
• Tuerca anular y arandela: acero 1045, templados y revenidos
• Perno roscado: acero 4135, templado y revenido
• Acabado: niquelado químico en todos los componentes

Opciones de piezas (tabla)

• QLCL-06-NP | Tipo A - Roscado | Rosca: M6x1.00 | T=16 | D=19.4 | D1=12 | L=16 | W=14 | W1=6.5 | W3=63 | R=0.3 | S=0.8 | Advanced Stroke=8.9 | Operating Load=157 lbs
• QLCL-06X20-NP | Tipo B - Vástago | Rosca: M6x1.00 | D2=22 | L=16
• QLCL-06X30-NP | Tipo B - Vástago | Rosca: M6x1.00 | D2=32 | L=16
• QLCL-06X40-NP | Tipo B - Vástago | Rosca: M6x1.00 | D2=42 | L=16
• QLCL-06X50-NP | Tipo B - Vástago | Rosca: M6x1.00 | D2=52 | L=16
• QLCL-08-NP | Tipo A - Roscado | Rosca: M8x1.25 | T=20 | D=23.2 | D1=15 | L=20 | W=18 | W1=9 | W3=80 | R=0.4 | S=0.8 | Advanced Stroke=11.2 | Operating Load=314 lbs
• QLCL-08X25-NP | Tipo B - Vástago | Rosca: M8x1.25 | D2=27 | L=20
• QLCL-08X30-NP | Tipo B - Vástago | Rosca: M8x1.25 | D2=32 | L=20
• QLCL-08X40-NP | Tipo B - Vástago | Rosca: M8x1.25 | D2=42 | L=20
• QLCL-08X50-NP | Tipo B - Vástago | Rosca: M8x1.25 | D2=52 | L=20

Medios (disponibles)

• Cómo usar (ilustración)
• Especificaciones (PDF)

Especificaciones técnicas

• Serie / Modelo: QLCL
• Función: cierre de palanca de leva para apriete/desapriete rápido sin herramientas
• Materiales: palanca de leva - acero 4140; tuerca anular y arandela - acero 1045; perno roscado - acero 4135; todos los componentes templados y revenidos
• Acabado: niquelado químico
• Resistencia a vibraciones: mejorada frente a palancas de leva convencionales; clic táctil en el extremo de apriete
• Orientación de la palanca: las versiones con vástago permiten fijar la posición de la palanca en cualquier dirección
• Principio de funcionamiento: enroscar para acoplar, empujar la palanca hacia abajo para el apriete final; tirar hacia arriba para liberar
• Tamaños de rosca y variantes disponibles: M6 x 1.00 (roscado o vástago 20/30/40/50 mm) y M8 x 1.25 (roscado o vástago 25/30/40/50 mm) — ver la lista de piezas para datos dimensionales y de carga
