Palanca de sujeción rápida de acero BJ16x

de material plásticode empuñaduras de plástico

Descripción

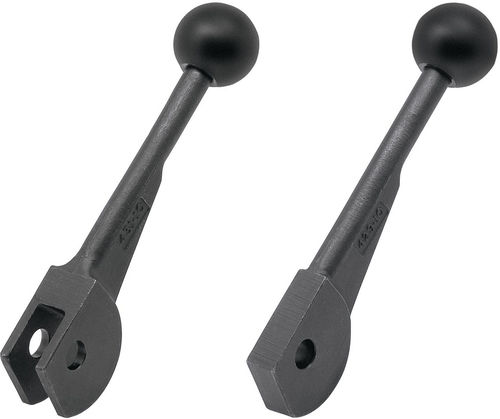

Maneta de acción por leva diseñada para usarse con conjuntos de abrazaderas de correa para sujetar y liberar piezas. La maneta se acopla a un ojo de abrazadera, a una varilla de tracción personalizada o a una correa abierta mediante un pasador y un anillo de retención (pasador/anillo no incluidos). Para apretar completamente, empuje el pomo hacia abajo; para liberar la fuerza de sujeción, tire de la maneta hacia arriba. Mango en acero 4135 templado y revenido con acabado negro. Pomo en plástico fenólico (pomo esférico).

Opciones de piezas

• BJ167-08001 — Configuración straddle — D=25 mm, D1=8 mm — Fuerza de sujeción: 899 Lbs
• BJ167-10001 — Configuración straddle — D=30 mm, D1=10 mm — Fuerza de sujeción: 955 Lbs
• BJ167-12001 — Configuración straddle — D=30 mm, D1=12 mm — Fuerza de sujeción: 1011 Lbs
• BJ168-08001 — Configuración single — D=25 mm, D1=8 mm — Fuerza de sujeción: 899 Lbs
• BJ168-10001 — Configuración single — D=30 mm, D1=10 mm — Fuerza de sujeción: 955 Lbs
• BJ168-12001 — Configuración single — D=30 mm, D1=12 mm — Fuerza de sujeción: 1011 Lbs

Medios

• Especificaciones (PDF disponible)
• Cómo usar (ilustración/imagen disponible)

Especificaciones técnicas

• Familia de modelos: BJ16x (incluye BJ167 = configuración straddle y BJ168 = configuración single)
• Material del mango: acero 4135 templado y revenido
• Acabado: óxido negro
• Pomo: plástico fenólico (pomo esférico)
• Funcionamiento: empuje el pomo hacia abajo para apretar completamente; tire hacia arriba para liberar la fuerza de sujeción
• Uso previsto: para conjuntos de abrazaderas de correa; se fija a ojo de abrazadera, varilla de tracción personalizada o correa abierta con pasador y anillo de retención (no incluidos)
• Unidades: dimensiones en métricas
• Números de pieza disponibles: BJ167-08001, BJ167-10001, BJ167-12001 (straddle); BJ168-08001, BJ168-10001, BJ168-12001 (single)
• Documento disponible: hoja de especificaciones del producto (PDF)

Notas de instalación y uso

• Compruebe la compatibilidad del diámetro del ojo o la varilla antes de la instalación.
• Asegure con pasador y anillo de retención adecuados (no suministrados) para evitar juego axial.
• Use el movimiento de empujar/tirar en el pomo para enganchar/desenganchar el apriete; evite cargas laterales sobre el pasador.
• Consulte la hoja de especificaciones para datos dimensionales y de carga al seleccionar la pieza.
