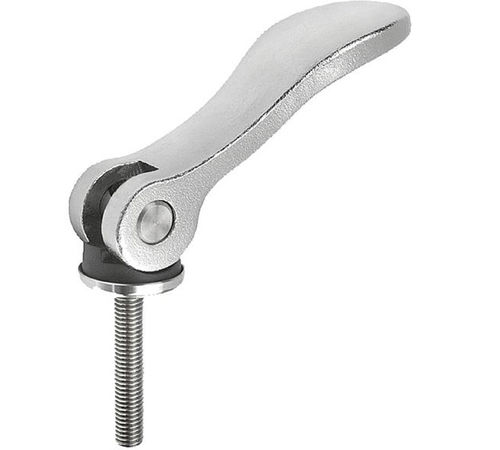

Palanca de sujeción rápida de acero inoxidable 04233 series

de material plásticoroscadaregulables

Descripción del producto
Estos fijadores de palanca de leva permiten un apriete y afloje rápidos sin herramientas. Se enganchan por roscado como un fijador convencional; para el apriete final la palanca se empuja hacia abajo para aumentar la fuerza de apriete. Para liberar la sujeción y desenroscar, se tira de la palanca hacia arriba. Las palancas de leva ajustables incluyen una ranura en la parte superior del vástago para realizar ajustes finos de tensión sin girar el mango. Están indicadas para operaciones de cambio rápido donde las piezas se aflojan pero no se desmontan por completo. El mango es de acero inoxidable con acabado pulido electrolítico; los vástagos son de acero inoxidable con acabado natural. Las arandelas de empuje son de plástico.

Variantes disponibles

• 120749 | 04233-112005X20 | 04233-112005X20 | M5 | L = 20 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120757 | 04233-112005X30 | 04233-112005X30 | M5 | L = 30 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120762 | 04233-112005X40 | 04233-112005X40 | M5 | L = 40 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120766 | 04233-112005X50 | 04233-112005X50 | M5 | L = 50 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120772 | 04233-112006X20 | 04233-112006X20 | M6 | L = 20 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120781 | 04233-112006X30 | 04233-112006X30 | M6 | L = 30 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120795 | 04233-112006X40 | 04233-112006X40 | M6 | L = 40 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 120797 | 04233-112006X50 | 04233-112006X50 | M6 | L = 50 mm | Fuerza de apriete: 899 Lbs | Fuerza manual: 27 Lbs | Carrera: 1,2 mm
• 121348 | 04233-212008X25 | 04233-212008X25 | M8 | L = 25 mm | Fuerza de apriete: 1.798 Lbs | Fuerza manual: 78 Lbs | Carrera: 1,5 mm
• 121356 | 04233-212008X30 | 04233-212008X30 | M8 | L = 30 mm | Fuerza de apriete: 1.798 Lbs | Fuerza manual: 78 Lbs | Carrera: 1,5 mm

Características / Especificaciones técnicas

• Serie / designación del modelo: 04233
• Tipo de producto: Fijador de palanca de leva (palanca de leva ajustable)
• Material / acabado del mango: Mango de acero inoxidable, acabado pulido electrolítico
• Material / acabado del vástago: Vástagos de acero inoxidable, acabado natural
• Arandelas de empuje: Plástico
• Función de ajuste: Ranura en la parte superior del vástago para ajustes finos sin girar el mango
• Funcionamiento: Roscar para enganchar; empujar la palanca hacia abajo para el apriete final; tirar de la palanca hacia arriba para liberar la fuerza y desenroscar
• Uso típico: Operaciones de cambio rápido donde las piezas se aflojan pero no se desmontan por completo
• Unidades mostradas: Métricas (roscas M5, M6, M8 y varias longitudes)
• Parámetros disponibles listados: tamaño de rosca (D), longitud (L), diámetros (D1, D2), dimensiones (B, B1, H, H1, A, A1), fuerza de apriete (Lbs), fuerza manual (Lbs), carrera (mm)
