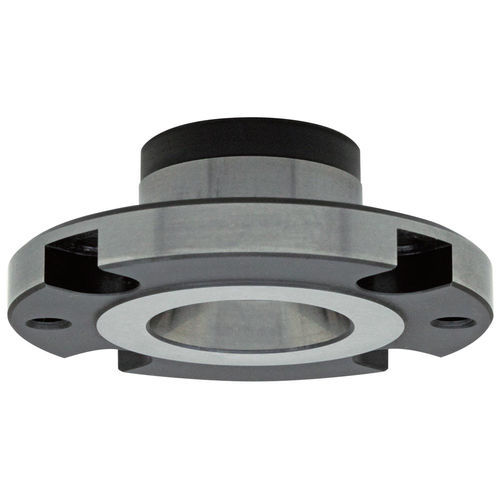

Receptor industrial AMWF-BU series

de automatizaciónde alta precisión

Descripción del producto
Los receptáculos Flex locator de la serie AMWF-BU son componentes de posicionamiento de precisión diseñados para usarse con las clavijas neumáticas de bloqueo por bolas de la serie AMWF-W. Proporcionan localización precisa y sujeción fiable en utillajes, fijaciones y operaciones de montaje. Al aplicar presión de aire, las bolas se retraen en la clavija permitiendo la liberación rápida del receptáculo. La repetibilidad de localización es ±10 micrones. El cuerpo está fabricado en acero 4140 tratado térmicamente con acabado de óxido negro.

Opciones de piezas disponibles (tabla)
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

Medios (títulos de documentos)

• Especificaciones
• Instrucciones
• Ver catálogo de productos
• Cómo usar
• Cómo instalar

Características / especificaciones técnicas

• Repetibilidad de localización: ±10 micrones
• Material del cuerpo: acero 4140 tratado térmicamente, acabado óxido negro
• Compatibilidad: clavijas neumáticas AMWF-W con bloqueo por bolas; localizadores de sujeción CP741
• Tipos disponibles: Diamante, Recto, Cónico
• Tamaños de rosca: M5 x 0.80 (variantes AMWF40), M6 x 1.00 (variantes AMWF50)
• Diámetros: 60 mm (AMWF40) y 75 mm (AMWF50)
• Aplicaciones típicas: localización y sujeción en utillaje, fijaciones y montaje; las bolas se retraen bajo presión de aire para permitir la liberación
• Variantes dimensionales: parámetros específicos (D, D1 g6, D2, P.C.D., D4, D5, H, H1, H2, H3, grados V) como se listan arriba
