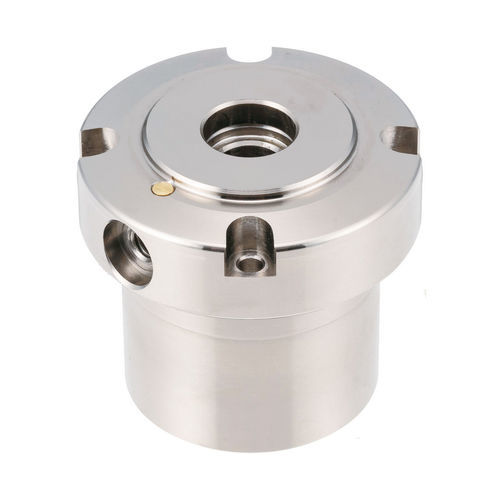

Localizador de fijación AMWFH-S series

neumático

Overview
Este módulo localizador neumático de uso ligero (modelo AMWFH‑S) está diseñado para sistemas Flex y proporciona posicionamiento de alta precisión y cambio rápido de placas de fijación. Es una abrazadera de acción simple tipo pull‑down: el aire se utiliza solo para desenganchar; la fuerza del resorte mantiene el apriete cuando se elimina el aire. Repetibilidad 0,06 mm. Presión de funcionamiento requerida: 44 psi.

Product variants

• AMWFH49‑S (ID 230414) — diámetro total Ø49 mm; fuerza de sujeción 134 lbs; compatible con pasadores AMWFH49‑M6L, AMWFH49‑M6S; SKU AMWFH49‑S.
• AMWFH64‑S (ID 230417) — diámetro total Ø64 mm; fuerza de sujeción 224 lbs; compatible con pasadores AMWFH64‑M8L, AMWFH64‑M8S; SKU AMWFH64‑S.

Technical specifications

• Modelo: AMWFH‑S (localizador de sujeción neumático Flex — ligero, pull‑down)
• Precisión (repetibilidad): 0,06 mm
• Funcionamiento: acción simple — el aire se usa sólo para desenganchar; el resorte proporciona el apriete sin aire
• Desenganche: dos puertos de desenganche
• Presión de aire requerida: 44 psi (aprox. 3,0 bar)
• Fuerzas de sujeción: 134 lbs (AMWFH49‑S), 224 lbs (AMWFH64‑S)
• Diámetros disponibles: 49 mm, 64 mm

Applications

• Montaje en placa base en sistemas Flex para cambio rápido de placa de utillaje
• Posicionamiento preciso y sujeción repetible en operaciones de mecanizado y montaje
• Adecuado cuando se requiere comportamiento de cierre por resorte (sujeción segura ante pérdida de aire)

Materials & compatibility

• Cuerpo: acero 4140 niquelado por inmersión (electroless)
• Esferas: acero inoxidable
• Pasadores compatibles: AMWFH49‑M6L, AMWFH49‑M6S, AMWFH64‑M8L, AMWFH64‑M8S
