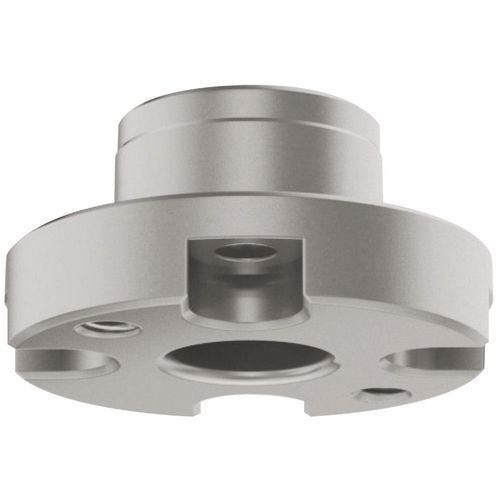

Receptor industrial AMWF-BU series

de automatización

Descripción del producto
Para uso con pasadores localizadores AMWF-L-S con bloqueo por bolas. Estos receptáculos Flex se utilizan con los pasadores localizadores neumáticos de bloqueo por bolas de la serie AMWF-L-S para posicionamiento y sujeción en una amplia gama de utillajes, fijaciones y operaciones de ensamblaje. Al aplicar presión de aire, las bolas se retraen en el pasador, permitiendo que el pasador sea liberado del receptáculo. Fabricado en acero 1045 con recubrimiento de níquel químico.

Compatibilidad

• Para uso con los pasadores localizadores neumáticos de la serie AMWF-L (familia AMWF-L-S).
• Receptáculos diseñados para localizadores AMWF-L.

Variantes (tabla)
Encabezados de columna: ID | SKU | Rosca | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | Pasador compatible
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

Material y acabado
Fabricado en acero 1045 con recubrimiento de níquel químico.

Medios

• Especificaciones (PDF)
• Vídeo del producto (MP4)
• Catálogo de producto (PDF)
• Cómo usar (PDF)
• Cómo instalar (PDF)

Características / especificaciones técnicas

• Modelo: AMWF-BU
• Tipo de producto: Receptor (receptor de acero para localizadores AMWF-L)
• Compatible con: pasadores localizadores neumáticos AMWF-L-S con bloqueo por bolas
• Material: acero 1045
• Acabado: niquelado químico
• SKUs/roscas disponibles: AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• Dimensiones clave (ejemplos): AMWF18-BU D=36 mm, H=8 mm, V=45 mm; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
