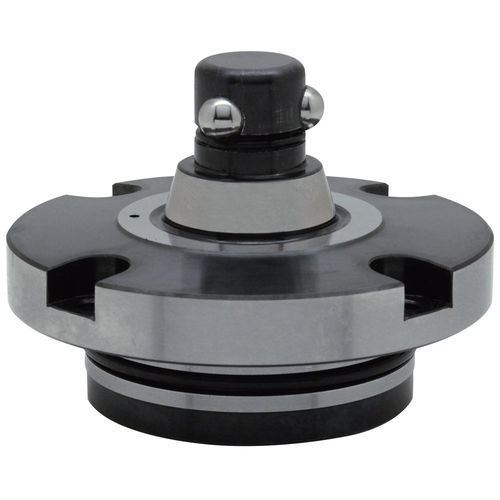

Localizador de fijación AMWF-W series

neumático

Descripción del producto
Estos pasadores localizadores neumáticos con bloqueo por bolas se utilizan con los receptáculos Flex serie AMWF-BU para el posicionado y sujeción en una amplia gama de utillajes, fijaciones y operaciones de montaje. El casquillo queda centrado y sujeto cuando las tres bolas salen, proporcionando alta repetibilidad de localización. Cuando se aplica presión de aire, las bolas se retraen dentro del pasador, permitiendo liberar el pasador del receptáculo. Repetibilidad de localización: ± 0,003 µm. Cuerpo en acero 4140 con acabado niquelado electrolítico. Bolas en acero inoxidable 440C. Cilindro en acero 1045.

Características

• Pasador localizador neumático con bloqueo por bolas
• Se usa con receptáculos serie AMWF-BU
• Mecanismo de tres bolas para centrar el casquillo y alta repetibilidad
• Retracción de bolas accionada por aire para liberar
• Cuerpo: acero 4140, acabado niquelado electrolítico
• Bolas: acero inoxidable 440C
• Cilindro: acero 1045

Opciones de piezas (tabla)
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |

Especificaciones técnicas

• Modelo: AMWF-W
• Tipos disponibles: Straight (recto) y Tapered (cónico)
• Tamaños de rosca típicos: M6 x 1,00 y M8 x 1,25 (diámetros de taladro indicados en la tabla)
• Repetibilidad de localización: ± 0,003 µm
• Material del cuerpo: acero 4140 con acabado niquelado electrolítico
• Material de las bolas: acero inoxidable 440C
• Material del cilindro: acero 1045
• Fuerzas de apriete aproximadas: ~899,2 lbs (variantes AMWF40), ~1416,2 lbs (variantes AMWF50)
• Presión de aire de funcionamiento típica: 72,5 psi (ver tabla por variante)
• Diseñado para uso con receptáculos serie AMWF-BU
