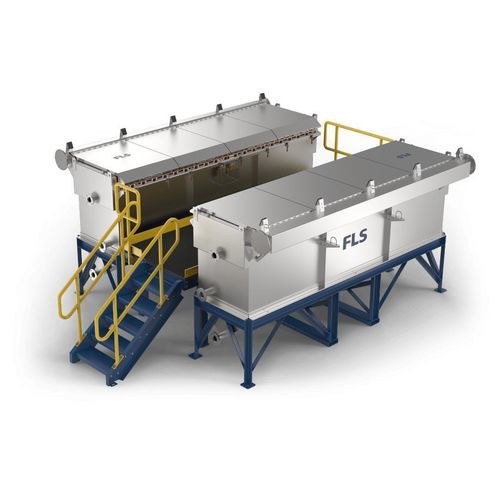

Sistema de électrodéposition EC series

Resumen del producto
Las celdas de electroobtención de la serie EC están instaladas en todo el mundo para la recuperación de oro y plata, con más de 200 unidades en operación. Ofrecen una distribución de corriente eficiente, operación segura, extracción de lodos sencilla en celda y amplia vida útil. Diseñadas para tratar 15-80 galones por minuto (3,5-18 m3/h) de solución cargada, las celdas son compatibles con la elución Zadra y AARL, lixiviación de alta ley, cianuración intensiva, concentración por gravedad y algunos procesos no cianurados. Intervalo de servicio típico: semanal para recuperación de lodos. Voltaje típico del busbar: 2,1 V a 5 V; corriente típica: 60 A a 90 A por cátodo (se usan corrientes más altas en algunas soluciones de alta ley).

Beneficios clave

• Construcción segura: cuerpos de acero inoxidable con revestimiento de polipropileno, plénum de escape integrado y electrodos duraderos para minimizar riesgo de incendio y corrosión.
• Mantenimiento eficiente: lavado de cátodos en celda mediante pulverizador portátil o sistema de pulverización instalado, reduciendo el tiempo de servicio hasta en un 75 %.
• Integración flexible: múltiples tamaños, orientación izquierda/derecha, bridas verticales u horizontales y una gama de opciones para adaptarse a refinerías existentes.

Configuraciones y características

• Cuerpos de celda en acero inoxidable con revestimiento de polipropileno para aislamiento eléctrico y térmico.
• Plénum de escape integrado para captura y gestión de gases de salida.
• Anodos y cátodos de acero inoxidable para mayor resistencia a la corrosión y durabilidad; opciones de ánodos de carbono y DSA para soluciones altamente corrosivas.
• Capacidad de lavado de cátodos en celda (pulverizador portátil o sistema instalado) para evitar la extracción de cátodos y acelerar el mantenimiento.
• Tapas accionadas hidráulicamente para sustituir la operación manual.
• Revestimientos por proyección resistentes a la corrosión para prolongar la vida útil en soluciones con cloruros, sulfatos y silicatos.
• Sistemas de reducción de mercurio disponibles para el tratamiento de gases EW cuando se requiera.
• Configuración mecánica flexible: orientación izquierda/derecha y bridas verticales/horizontales para retrofit en plantas existentes.

Modelos / comparación
Model | Cell size (ft3) | Anodes / Cathodes | Rectifier Amps (A)
50EC13 | 50 ft3 | 14 / 13 | 750
75EC18 | 75 ft3 | 20 / 18 | 1000
Rango típico | 50 - 150 ft3 equivalente cátodo | — | típicamente 500 - 2500 amperios aplicados por celda

Aplicaciones y rendimiento
Usadas con plantas ADR de carbono, hornos de regeneración de carbono, sistemas Merrill-Crowe, circuitos de lixiviación con cianuro y circuitos de concentración por gravedad. Funcionan eficazmente con una gama de tipos de alimentación y químicas y se han utilizado con éxito en algunas soluciones portadoras de metales no cianuradas además de los procesos estándar de cianuración.

Especificaciones técnicas

• Unidades instaladas: más de 200 celdas de electroobtención para oro y plata en todo el mundo
• Rendimiento: 15–80 galones por minuto (3,5–18 m3/h)
• Construcción de la celda: cuerpo en acero inoxidable con revestimiento de polipropileno
• Voltaje típico del busbar: 2,1 V a 5 V
• Corriente por cátodo: 60 A a 90 A (mayor amperaje en algunas soluciones de alta ley)
• Tamaños de celda: 50 a 150 ft3 (equivalente cátodo)
• Amperios de rectificador por celda: típicamente 500 a 2500 A aplicados
• Ejemplo recuento ánodo/cátodo: 14/13 (50 ft3), 20/18 (75 ft3)
• Intervalo de servicio: típicamente semanal para recuperación de lodos
• Opciones de ánodo: ánodos de carbono y DSA para soluciones muy corrosivas
• Equipamiento opcional: tapas accionadas hidráulicamente, revestimientos proyectados resistentes a la corrosión, sistemas de reducción de mercurio, sistemas de lavado/pulverización de cátodos en celda
• Opciones mecánicas: orientación izquierda o derecha; bridas verticales u horizontales para retrofit
• Compatibilidad: elución Zadra y AARL, ADR de carbono, lixiviación de alta ley, cianuración intensiva, recuperación por gravedad y algunas soluciones no cianuradas
