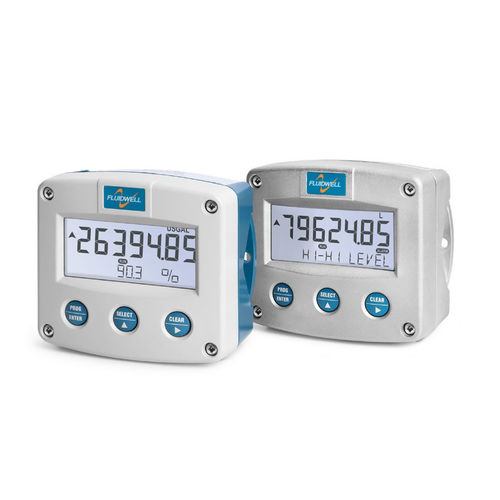

Controlador de nivel con salida de relé F173

para montaje en panelcon pantalla LCDvigilancia en tiempo real

Descripción del producto
El F173 es un monitor/controlador de nivel para montaje en campo que proporciona medida continua de nivel, un bargraph dedicado y una pantalla de doble línea para indicar simultáneamente nivel/altura y contenido. Admite hasta cuatro salidas para accionar válvulas o activar alarmas visuales/acústicas y ofrece cuatro niveles de alarma configurables para control fiable del nivel.

General
El F173 pertenece a la nueva generación de la serie F de indicadores, monitores y controladores de nivel, con mayor rendimiento, funcionalidad y fiabilidad en comparación con los modelos F1 anteriores. Está diseñado para aplicaciones industriales exigentes en campo.

Ventajas

• Control preciso de nivel con monitorización continua y opciones de retransmisión.
• Carcasa resistente en aluminio o acero inoxidable 316L, IP65/IP67 (Tipo 4X), apta para entornos exteriores y adversos.
• Operación intuitiva con la estructura de configuración Fluidwell para reducir tiempos de puesta en servicio.
• Posibilidades de montaje flexibles: pared, tubería, panel o directamente sobre sensores externos.
• Pantalla dual clara con bargraph dedicado que muestra nivel/altura, contenido, porcentaje de llenado o valores de alarma.

Características

• Monitorización y control de nivel con cuatro umbrales de alarma: lo-lo, lo, hi, hi-hi, con histéresis y función ignore configurables.
• Bargraph según nivel/altura o contenido y retroiluminación LED roja intermitente en caso de alarma.
• Unidades personalizadas para nivel/altura y contenido; tabla de 48 puntos para linealización y compensación de forma de depósito.
• Entrada de nivel: (0)4–20 mA (HART transparente) con detección de fallo de sensor Namur NE43 y visualización en pantalla.
• Hasta 4 salidas: transistores pasivos o relés mecánicos de alta resistencia; una salida analógica aislada 4–20 mA (activa, aislada o alimentada por bucle).
• Tres entradas de control remoto configurables; comunicación Modbus ASCII/RTU vía RS232/RS485 (RS485 aislado opcional).
• Puerto USB-C plug-and-play para configuración remota y programación sencilla con PC/portátil mediante software gratuito.
• Opciones de alimentación: 10–27V DC (básico), 12–30V DC aislado / 12–24V AC aislado, o 115–230V AC aislado; copia de seguridad automática de ajustes.

Aplicaciones

• Medición continua de nivel con cálculo de volumen mediante tabla de strapping para depósitos de forma irregular y retransmisión de señal a sistemas de control.
• Indicador/controlador montado en campo para zonas seguras y peligrosas, apto para climas extremos (lluvia, nieve, arena, atmósferas salinas) y temperaturas de -40°C a +70°C (-40°F a 158°F).

Especificaciones técnicas

• Modelo: F173
• Pantalla: Doble línea con bargraph dedicado; retroiluminación LED roja intermitente en alarma
• Entrada de nivel: (0)4–20 mA (HART transparente)
• Entradas de estado: 3 entradas de control remoto configurables (6 funciones)
• Salidas de alarma: Configurables lo-lo, lo, hi, hi-hi; hasta cuatro relés mecánicos de alta resistencia; salida de alarma clear opcional
• Salidas analógicas: Una salida aislada pasiva 4–20 mA; una salida activa (0)4–20 mA o aislada alimentada por bucle; escalable a cualquier rango
• Comunicación: Modbus ASCII/RTU; RS232 / RS485 2 hilos / RS485 aislado 2 hilos
• Configuración: USB-C (configuración remota)
• Linealización: Tabla de strapping de 48 puntos para compensación de forma de depósito
• Detección fallo sensor: Namur NE43 con visualización y retransmisión configurable
• Alimentación: 10–27V DC (básico), 12–30V DC aislado / 12–24V AC aislado, 115–230V AC aislado
• Alimentación sensor: 24V DC
• Carcasa: Aluminio o acero inoxidable 316L; IP65, IP67 / Tipo4X
• Temperatura de operación: -40°C a +70°C (-40°F a 158°F)
• Montaje: Pared, tubería, panel o directamente sobre sensores externos
• Memoria: Copia automática de todos los ajustes
