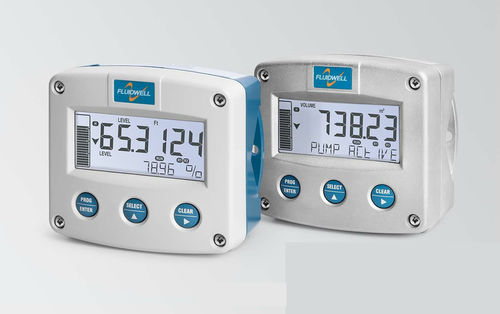

Controlador para bomba de dosificación F174

de aluminio

Product description
El F174 es un controlador de bomba y nivel diseñado para la monitorización continua de niveles y el control fiable de bombas. Muestra el nivel como altura o volumen en una pantalla de doble línea y bargráfica dedicada, y admite puntos de consigna y reinicio individuales con histéresis para gestionar hasta 4 bombas en modo independiente o en grupo. El F174 integra monitorización de alarmas, diagnóstico de sensores y comunicaciones flexibles para integración en procesos.

Advantages

• Controlador versátil con monitorización continua del nivel en tiempo real.
• Armario de campo resistente en aluminio o acero inoxidable 316L (IP65 / IP67 / Type4X) para exteriores y entornos severos.
• Configuración intuitiva mediante la estructura Fluidwell — reduce tiempos de puesta en marcha y formación.
• Múltiples opciones de montaje: pared, tubería, panel o montaje directo en el sensor.
• Pantalla doble línea clara y bargráfica para nivel/altura, volumen, porcentaje o valores de alarma.

Features

• Control preciso de bombas con hasta 4 puntos de consigna y reinicio y histéresis configurable.
• Monitorización de nivel con cuatro umbrales de alarma: bajo-bajo, bajo, alto, alto-alto; incluye función de ignorar.
• Presentación en bargráfica basada en altura o volumen calculado (tabla de corrección).
• Retroiluminación LED roja intermitente en caso de alarma.
• Unidades personalizables para nivel, altura y volumen.
• Una entrada analógica de nivel: (0)4-20 mA (HART transparente).
• Detección de fallo de sensor Namur NE43 con visualización en pantalla y retransmisión configurable.
• Tabla de corrección de 48 puntos para linearización de forma de tanque.
• Tres entradas de control remoto para acciones o definición de estado.
• Salida analógica activa o aislada para retransmisión de nivel/volumen.
• Hasta cuatro relés mecánicos de gran resistencia para salidas de bomba o alarma.
• Comunicación Modbus completa (RS485 / RS485 aislado o RS232).
• USB-C plug-and-play para configuración remota sencilla.
• Configuración por PC mediante software gratuito; copia de seguridad automática de ajustes.
• Opciones de alimentación aislada: 12–24V AC / 12–30V DC o 115–230V AC.

Applications

• Medición continua de nivel con cálculo de volumen mediante tabla de corrección y retransmisión de señal.
• Control de bombas con funciones de llenado/vaciado, selección de grupos, alternancia por orden o horas de funcionamiento; horas de funcionamiento visibles en pantalla.
• Adecuado para estaciones de bombeo de aguas residuales y pluviales, sistemas industriales de proceso, redes de riego, embalses, tratamiento de agua, HVAC, dosificación química, drenaje e instalaciones de bombas de refuerzo.
• Instalable en campo en áreas seguras y condiciones climáticas adversas; operativo entre -40°C y +70°C (-40°F a 158°F).

Caractéristiques / spécifications techniques

• Entrada de nivel: (0)4-20 mA (HART transparente).
• Entradas de estado: 3 entradas de control remoto configurables (11 funciones).
• Salidas de alarma: configurables para bajo-bajo, bajo, alto, alto-alto o combinadas; salida de alarma despejable opcional; hasta cuatro relés mecánicos de alta resistencia.
• Salidas analógicas: una salida aislada pasiva o una activa (0)4-20 mA, escalable a cualquier rango; transmite nivel/altura, volumen o retransmisión de entrada.
• Salidas de control: control de bombas para llenado/vaciado, configuración de grupos y selección de bomba; hasta cuatro relés mecánicos de alta resistencia.
• Alimentación: aislada 12–30V DC / 12–24V AC o aislada 115–230V AC.
• Alimentación sensor: 24V DC.
• Área peligrosa / intrínsecamente seguro: no disponible.
• Comunicación: Modbus RTU; RS232 / RS485 2 hilos / RS485 aislado 2 hilos; USB-C para configuración.
• Pantalla: pantalla doble línea más bargráfica dedicada; retroiluminación LED roja intermitente para alarmas.
• Diagnóstico de sensor: detección Namur NE43 con visualización en pantalla y retransmisión analógica configurable.
• Linealización: tabla de corrección de 48 puntos para compensación de forma de tanque.
• Construcción: armarios robustos en aluminio o acero inoxidable 316L, grado IP65 / IP67 / Type4X.
• Temperatura de funcionamiento: -40°C a +70°C (-40°F a 158°F).
• Configuración: USB-C plug-and-play y software PC gratuito; copia de seguridad automática de parámetros.
