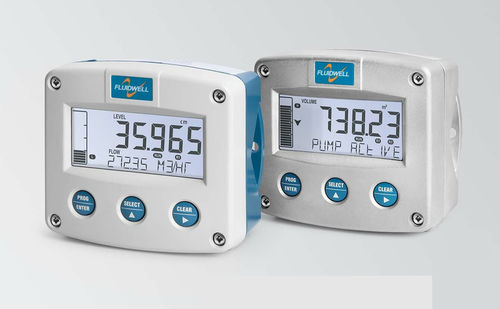

Controlador para bomba caudalímetro F175

medida de nivel y caudalcon alarma integradapara la gestión de bombas

Descripción del producto
El F175 es un controlador bomba/nivel que ofrece monitorización continua del nivel y medición dual de caudal en canal abierto. Muestra nivel/altura o volumen con un bargraph dedicado y permite un control preciso de bombas mediante puntos de consigna y histéresis configurables.

Ventajas

• Controlador de bomba y monitor de nivel combinado con función opcional de medición de caudal en canal abierto.
• Carcasa robusta en aluminio o acero inoxidable 316L (IP65/IP67 / Type4X) para uso exterior e industrial.
• Configuración intuitiva con la estructura Fluidwell "Know one, know them all" para puesta en marcha rápida.
• Varias opciones de montaje: pared, tubería, panel o montaje directo sobre sensores exteriores.
• Pantalla clara de doble línea con bargraph para nivel/altura, volumen, caudal, total, porcentaje o valores de alarma.

Características

• Control preciso bomba/nivel con hasta 4 puntos de consigna y 4 puntos de reinicio y histéresis configurable.
• Cuatro niveles de alarma: bajo-bajo, bajo, alto, alto-alto con indicación visual y salidas configurables.
• Dos cálculos de caudal para canales abiertos (lineal, tabla o fórmulas de vertedero/fulcrum) con totalización.
• Bargraph según nivel/altura o volumen; LED rojo intermitente en caso de alarma.
• Unidades personalizadas para nivel, altura y volumen; tabla de 48 puntos para linealización de tanque/vertedero/canal.
• Entrada de nivel: (0)4–20 mA (HART transparente) con detección de fallo de sensor Namur NE43 y retransmisión analógica opcional del estado del sensor.
• 3 entradas de control remoto configurables y hasta 4 salidas de relé mecánico de alta capacidad para bombas/alertas.
• Salida analógica activa o pasiva aislada (0)4–20 mA escalable a cualquier rango.
• Comunicación: Modbus RTU vía RS232/RS485 (opción RS485 aislada). USB-C para configuración remota.
• USB-C plug-and-play, configuración por PC con software gratuito y copia de seguridad automática de ajustes.
• Alimentación aislada: 12–24 V AC / 12–30 V DC o 115–230 V AC; alimentación de sensor 24 V DC.

Aplicaciones

• Medición continua de nivel con cálculo de volumen mediante tabla de corrección para tanques no lineales.
• Control de bombas con modos de llenado/vaciado, agrupación de bombas, alternancia por orden o por horas de funcionamiento y visualización de horas de funcionamiento.
• Monitorización de caudal en canal abierto: combinar la entrada de nivel con las características del canal para calcular y totalizar el caudal con alarmas.
• Diseñado para tratamiento de aguas residuales, drenaje pluvial, canales de riego, vertidos industriales y prevención de inundaciones—permitiendo el control automático de bombas, válvulas y alarmas.

Especificaciones técnicas

• Entrada de nivel: (0)4–20 mA (HART transparente).
• Entradas de estado: 3 entradas de control remoto configurables (15 funciones).
• Salida de pulso: pulso escalado desde totalizador A/B y/o muestreo; tipo: un relé mecánico de gran capacidad seleccionable.
• Salidas de alarma: hasta cuatro relés mecánicos de gran capacidad; configurable para bajo-bajo/bajo/alto/alto-alto; salida de alarma limpia opcional.
• Salida analógica: una salida aislada pasiva 4–20 mA o una salida activa (0)4–20 mA, escalable a cualquier rango.
• Salidas de control: hasta cuatro relés mecánicos de gran capacidad para control de bombas (llenado/vaciado, agrupación, selección por orden/horas de funcionamiento).
• Alimentación: aislada 12–30 V DC / 12–24 V AC o aislada 115–230 V AC. Alimentación sensor: 24 V DC.
• Área peligrosa: no intrínsecamente segura / no disponible.
• Comunicación: Modbus RTU. Interfaces: RS232 / RS485 2 hilos / RS485 aislada 2 hilos. USB-C para configuración.
• Pantalla: pantalla de doble línea con bargraph dedicado; LED rojo intermitente para alarmas.
• Montaje: pared, tubería, panel o directamente en sensores exteriores; carcasas: aluminio o acero inoxidable 316L (IP65, IP67 / Type4X).
