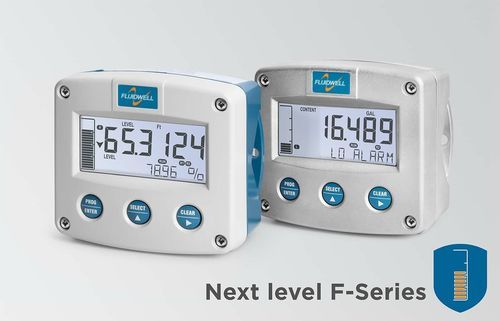

Indicador de nivel visual F170

de líquidospara zona peligrosaautomático

Descripción del producto
El F170 es un indicador de nivel para montaje en campo pensado para la monitorización continua del nivel y la retransmisión de la señal. Acepta una entrada de nivel única (0)4–20 mA (compatible HART) y muestra nivel/altura, contenido y porcentaje de llenado en una pantalla de doble línea con bargraph dedicado. El equipo admite hasta cuatro puntos de alarma configurables y hasta cuatro salidas para señalización o control local. Las cajas robustas y las múltiples interfaces de comunicación lo hacen adecuado para aplicaciones industriales y exteriores exigentes.

Ventajas

• Monitorización continua y precisa del nivel con pantalla doble y bargraph.
• Cajas resistentes en aluminio o acero inoxidable 316L (IP65/IP67, Type4X).
• Configuración intuitiva con la estructura Fluidwell "Know one, know them all".
• Múltiples opciones de montaje: pared, tubería, panel o directamente sobre sensores.
• Retroiluminación LED roja intermitente en caso de alarma para indicación local inmediata.

Características

• Cuatro puntos de alarma configurables: low-low, low, high, high-high.
• Bargraph y pantalla de doble línea para nivel, porcentaje o señal retransmitida.
• Entrada: (0)4–20 mA (compatible HART).
• Salidas analógicas: pasiva aislada, activa o alimentada por bucle 4–20 mA (escalable).
• Hasta 4 salidas transistor pasivas o relés mecánicos de alta resistencia.
• Comunicaciones: Modbus (RS485/RS232), opción de RS485 aislada.
• Puerto USB-C para configuración remota plug-and-play y programación por PC.
• Opciones de alimentación: 10–27 VCC (básica); aislada 12–30 VCC / 12–24 VAC; aislada 115–230 VAC.
• Copia de seguridad automática de la configuración y entrada compatible HART.

Aplicaciones

• Medición continua de nivel y retransmisión en tanques, depósitos y líneas de proceso.
• Monitorización de nivel montada en campo para entornos industriales, exteriores y áreas peligrosas.
• Apto para condiciones adversas: lluvia, nieve, atmósferas arenosas o salinas y temperaturas de -40°C a +70°C.

Especificaciones técnicas

• Entrada de nivel: (0)4–20 mA (compatible HART).
• Salidas de alarma: configurable low-low / low / high / high-high; función opcional de clear; hasta cuatro relés mecánicos.
• Salida analógica: 4–20 mA pasiva aislada, activa (0)4–20 mA o salida alimentada por bucle aislada; escalable.
• Alimentación: 10–27 VCC (básica); aislada 12–30 VCC / 12–24 VAC; aislada 115–230 VAC.
• Alimentación del sensor: 24 VCC.
• Comunicaciones: Modbus ASCII/RTU; RS232, RS485 (2 hilos), RS485 aislada; USB-C para configuración.
• Carcasa: aluminio o acero inoxidable 316L; opciones IP65 / IP67 y Type4X.
• Pantalla: pantalla de doble línea con bargraph; retroiluminación LED roja intermitente en alarma.
• Temperatura de funcionamiento: -40°C a +70°C.
• Otros: entrada compatible HART, copia de seguridad automática de la configuración, múltiples opciones de montaje. Opciones para zonas peligrosas disponibles (ver ficha técnica).
