Reactor de depósito agitado

para la industria farmacéuticapara la industriapara productos químicos

Resumen

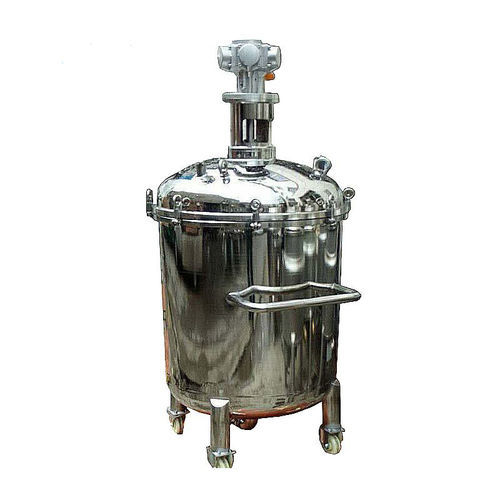

Los reactores encamisados JCT Machinery son recipientes de reacción de acero inoxidable tipo caldera con agitador integrado y una camisa para la circulación de un medio térmico. Se emplean en procesos que requieren control de temperatura y agitación en industrias químicas, farmacéuticas, de tintes y pinturas.

Principales condiciones inseguras

• Entrada de aire durante mantenimiento (apertura de boca de registro, sustitución incompleta) que puede formar mezclas explosivas en el interior.
• Uso de gases inflamables para presurizar o realizar ensayos de presión/fugas sin controles adecuados, creando atmósferas explosivas.
• Trabajos en caliente sin análisis de riesgo, permisos o aislamiento adecuado (placas ciegas) que incrementan el riesgo de incendio/explosión.
• Juntas, bridas o pernos de válvulas mal sellados que pueden provocar fugas o fallos bajo presión.
• Operación por encima de la carga de diseño (sobrepresión, sobrecarga) que puede causar fallos catastróficos.
• Descenso no autorizado del nivel de líquido que anula sellos hidráulicos y permite entrada de aire por bombas/compresores.
• Cambios no detectados en parámetros de proceso (p. ej. ingreso de oxígeno, variaciones de temperatura) que pueden desencadenar reacciones peligrosas.

Principales tipos de errores operativos

• Secuencia incorrecta en el reemplazo y limpieza de equipos que genera riesgos retenidos.
• Operación inadecuada de válvulas (escalonamiento, secuencia incorrecta, retrasos) provocando contraflujo, presión retenida o sobrepresión.
• Alimentación demasiado rápida o desigual que produce un aumento brusco de temperatura o solidificación del producto.
• No descargar condensados a tiempo o manejo inadecuado que causa sobrepresión de agua.
• Problemas de succión en compresores o bombas que permiten la entrada de aire y la formación de mezclas explosivas.
• Parada prematura de bombas o de la circulación de refrigeración que provoca sobrecalentamiento local y daños en el equipo.
• Introducción de materiales incorrectos que pueden descomponerse o reaccionar violentamente durante el proceso.
• Manejo incorrecto de válvulas de salida que ocasiona desbordes o descarga en cubierta con mayor riesgo de ignición en presencia de llama abierta.

Diseño del reactor encamisado (puntos clave)

• Construcción: cuerpo de acero inoxidable con agitador interno y camisa externa o integrada para circulación del medio térmico.
• Función de la camisa: permite el calentamiento o enfriamiento controlado mediante circulación de un medio térmico.
• Aplicaciones típicas: síntesis química, reacciones farmacéuticas, tratamientos de tintes, producción de pinturas y otros procesos sensibles a la temperatura.

Precauciones y puntos de mantenimiento

• Aislar completamente el reactor de las líneas de proceso durante mantenimiento usando placas ciegas certificadas; verificar la integridad del aislamiento antes de trabajos.
• Realizar trabajos en caliente solo tras un análisis formal de riesgos y con permisos válidos; asegurar ventilación y atmósfera libre de gases.
• No emplear gases inflamables para ensayos o presurización salvo que existan medidas de seguridad y monitorización adecuadas.
• Aplicar procedimientos claros y formación al personal sobre el secuenciado correcto de válvulas para evitar contraflujos y presiones retenidas.
• Monitorizar continuamente parámetros de proceso (presión, temperatura, oxígeno) y activar alarmas ante desviaciones.
• Proteger bombas y compresores frente a funcionamiento en seco y succión negativa; asegurar la evacuación de condensados y control de niveles.

Especificaciones técnicas

• Material: acero inoxidable en partes en contacto con el producto.
• Tipo: reactor encamisado / caldera de reacción con dispositivo(s) de agitación.
• Componentes principales: cuerpo del reactor, agitador interno, camisa (intercapa), boca de acceso, válvulas, bridas y juntas.
• Función de la camisa: calefacción/enfriamiento mediante medio circulante (aceite térmico, vapor, agua, glicol según especificaciones).
• Control: requiere monitorización de nivel, temperatura y presión con interbloqueos de seguridad.
• Industrias típicas: química, farmacéutica, tintes, pinturas y procesos industriales especializados.
• Foco de mantenimiento: aislamiento (placas ciegas), permisos de trabajo en caliente, secuenciamiento de válvulas/pompas, drenaje de condensados y monitorización de parámetros.
