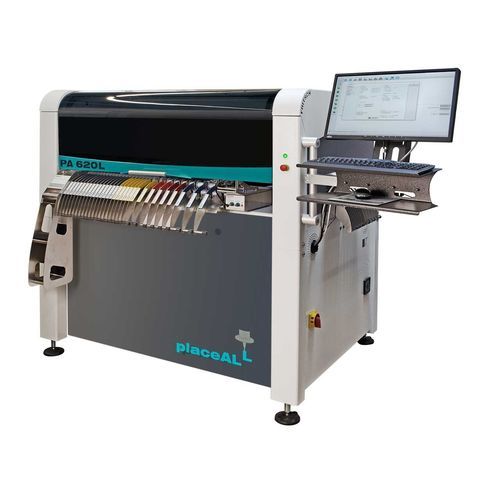

Máquina de inserción para LED placeALL®620L

para BGASMTmodular

Información del producto
El placeALL®620L es modular y ofrece un área de colocación mayor que el placeALL®620. Maneja un amplio rango de componentes, desde chips 0201 hasta piezas fine-pitch con paso 0,3 mm y BGAs, permitiendo el montaje flexible de proyectos complejos. Con hasta 284 posiciones de alimentadores (configurables) y un software inteligente, los tiempos de cambio se reducen al mínimo. Toda la zona de colocación puede emplearse para placas grandes (hasta 910 × 430 mm).

Ámbito de aplicación
Montaje SMT y dispensado para series de bajo a medio volumen. Rendimiento: hasta 10.500 componentes/hora (dos cabezales); 6.000 (4600 / IPC9850).

Unidades de alimentación

• Alimentación desde cinta (tape), barra, sección de cinta, bandeja (tray) y componentes sueltos

Capacidad de componentes

• Chips 0201 hasta Fine Pitch 70 × 70 mm, paso 0,3 mm
• BGAs, µBGAs, CSPs, QFNs
• Piezas especiales como conectores, LEDs THT cableados, etc.

Comparación de producto

• placeALL®620: 108 ranuras para FEEDER single tape 8 o 12 mm; máx. 208 posiciones para cintas de 8 mm; máx. 2 cabezales de montaje; plataforma 2000 × 1500 × 1600 mm con FEEDER; 10.500 (dos cabezales) / 6.000 (4600 / IPC9850) cph.
• placeALL®620L: 144 ranuras para FEEDER single tape 8 o 12 mm; máx. 248 posiciones para cintas de 8 mm; máx. 2 cabezales de montaje; plataforma 2350 × 1500 × 1600 mm con FEEDER; 10.500 (dos cabezales) / 6.000 (4600 / IPC9850) cph.
• placeALL®620XL: 176 ranuras para FEEDER single tape 8 o 12 mm; máx. 248 posiciones para cintas de 8 mm; máx. 2 cabezales de montaje; plataforma 2350 × 1800 × 1600 mm con FEEDER; 10.500 (dos cabezales) / 6.000 (4600 / IPC9850) cph.

Especificaciones técnicas

• 144 ranuras para FEEDER single tape 8 o 12 mm
• máx. 248 posiciones para cintas de 8 mm
• hasta 284 posiciones de alimentador (configurables)
• máx. 2 cabezales de montaje
• máx. 2 cabezales de dispensado
• chasis dividible opcional
• tamaño máximo de PCB: 910 × 430 mm
• plataforma: 2350 × 1500 × 1600 mm con FEEDER
• funcionamiento: standalone o inline
• Rendimiento: hasta 10.500 componentes/hora (dos cabezales); 6.000 (4600 / IPC9850)
