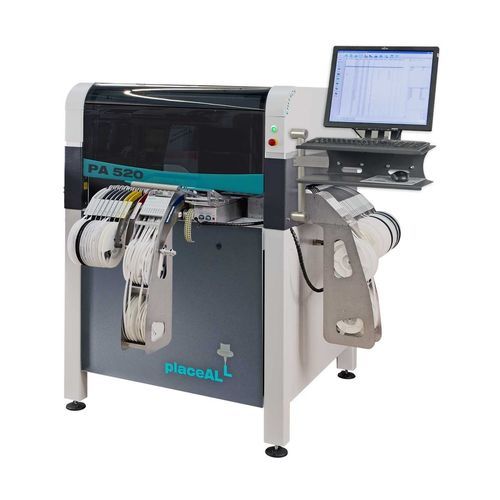

Máquina de inserción SMT placeALL®520

para BGApara LEDautomática

Información del producto
El placeALL®520 es un sistema Pick&Place modular para prototipos y producción de pequeñas series. Soporta una amplia gama de componentes (chips, componentes fine-pitch y BGAs). Un software inteligente y hasta 200 posiciones de kitting reducen los tiempos de cambio, aumentando la productividad en lotes pequeños. La máquina puede integrarse en línea o actualizarse con opciones in situ.

Ámbito de aplicación
Montaje y dispensado para prototipos y series cero/bajo volumen, rendimiento de hasta 4000 componentes por hora.

Unidades de alimentación
Alimentación desde cinta (tape), varilla (stick), tira de cinta, bandeja (tray) y componentes sueltos.

Capacidad de componentes
Chips desde 0201 hasta fine pitch 70 × 70 mm (paso 0,4 mm), BGAs, CSPs, µBGAs, QFNs y piezas a medida como conectores y LED cableados.

Datos técnicos

• 100 ranuras para feeders single-tape de 8 o 12 mm
• Hasta 200 posiciones para cintas de 8 mm
• Hasta 1 cabeza de montaje
• Hasta 2 cabezas de dispensado
• Chasis de máquina divisible opcional
• Tamaño máximo de PCB: 520 x 430 mm
• Dimensiones de la plataforma (con feeder): 1820 x 1425 x 1570 mm
• Operación: standalone o inline
• Rendimiento: hasta 4000 componentes por hora

Comparación de producto (extracto)
placeALL®520 | placeALL®620
100 ranuras para feeders single-tape 8 o 12 mm | 108 ranuras para feeders single-tape 8 o 12 mm
Hasta 200 posiciones para cintas de 8 mm | Hasta 208 posiciones para cintas de 8 mm
Hasta 1 cabeza de montaje | Hasta 2 cabezas de montaje
Plataforma 1820 x 1425 x 1570 mm (con feeder) | Plataforma 2000 x 1500 x 1600 mm (con feeder)
4000 componentes por hora | 10500 (dos cabezas) / 6000 (4600 / IPC9850) componentes por hora

Especificaciones

• Modelo: placeALL®520
• Fabricante: Fritsch GmbH
• 100 ranuras para feeders single-tape 8 o 12 mm
• Hasta 200 posiciones para cintas de 8 mm
• Hasta 1 cabeza de montaje
• Hasta 2 cabezas de dispensado
• Chasis de máquina divisible opcional
• Tamaño máximo de PCB: 520 x 430 mm
• Dimensiones de la plataforma (con feeder): 1820 x 1425 x 1570 mm
• Operación: standalone o inline
• Rendimiento: hasta 4000 componentes por hora
• Alimentación: tape, stick, tira de cinta, tray y componentes sueltos
• Compatibilidad de componentes: chips 0201 hasta fine pitch 70 × 70 mm (paso 0,4 mm), BGAs, CSPs, µBGAs, QFNs, piezas a medida (conectores, LED cableados)
