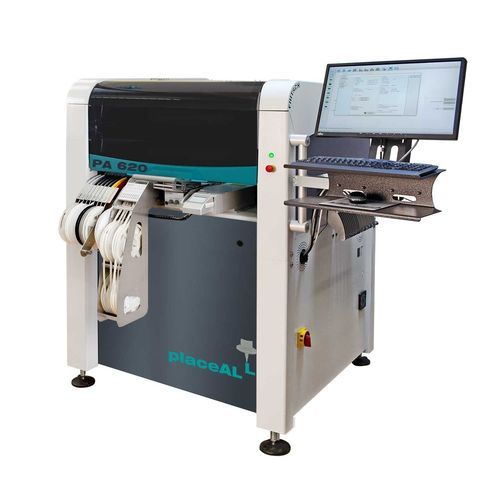

Máquina de inserción SMT placeALL®620

para BGApara LEDen línea

Información del producto
El placeALL®620 es una máquina pick-and-place modular diseñada para series de producción pequeñas y medianas. Abarca un amplio espectro de componentes, desde chips 0201 hasta piezas fine-pitch de 70×70 mm (0,3 mm) y BGAs. El sistema admite hasta 208 posiciones de alimentador y dispone de software para minimizar los tiempos de cambio. Las unidades placeALL®620 pueden funcionar de forma autónoma o integrarse en líneas de ensamblaje en línea (p. ej. smartLINE) compatibles con SMEMA.

Ámbito de aplicación
Colocación SMT y dispensado para fabricación en volúmenes bajos y medios, con un rendimiento de hasta 10.500 componentes por hora (dos cabezales) y 6.000 componentes por hora (configuraciones alternativas: 4600 / IPC9850).

Unidades de alimentación
Alimentación de componentes desde cinta, barra, tira de cinta, bandeja (tray) y componentes sueltos.

Capacidad de componentes
Desde chips 0201 hasta piezas fine-pitch 70×70 mm (0,3 mm), incluidos BGAs, µBGAs, CSPs, QFNs y piezas personalizadas como conectores y LED THT cableados.

Datos técnicos

• Modelo: placeALL®620
• Ranuras para feeder: 108 ranuras para FEEDER single tape 8 o 12 mm (máx. 208 posiciones para cintas de 8 mm)
• Posiciones máximas de feeder: hasta 208 para cintas de 8 mm
• Cabezas: hasta 2 cabezas de montaje; hasta 2 cabezas de dispensado
• Feeders soportados: cinta, barra, tira de cinta, bandeja, componentes sueltos
• Rango de componentes: chips 0201 hasta 70×70 mm fine pitch (0,3 mm), BGAs, µBGAs, CSPs, QFNs, conectores, LED THT cableados
• Tamaño máximo PCB: 520 × 430 mm
• Dimensiones de plataforma con FEEDER: 2000 × 1500 × 1600 mm
• Chasis: opcionalmente divisible
• Modos de operación: standalone o inline (compatible SMEMA)
• Rendimiento: hasta 10.500 componentes/h (dos cabezales); 6.000 (4600 / IPC9850)

Comparación de producto (tabla)
placeALL®620 | placeALL®620L | placeALL®620XL
108 ranuras para FEEDER single tape 8 o 12 mm | 144 ranuras para FEEDER single tape 8 o 12 mm | 176 ranuras para FEEDER single tape 8 o 12 mm
máx. 208 posiciones para cintas de 8 mm | máx. 248 posiciones para cintas de 8 mm | máx. 248 posiciones para cintas de 8 mm
máx. 2 cabezas de montaje | máx. 2 cabezas de montaje | máx. 2 cabezas de montaje
plataforma 2000 × 1500 × 1600 mm con FEEDER | plataforma 2350 × 1500 × 1600 mm con FEEDER | plataforma 2350 × 1800 × 1600 mm con FEEDER
10500 (dos cabezas) / 6000 (4600 / IPC9850) componentes por hora | 10500 (dos cabezas) / 6000 (4600 / IPC9850) componentes por hora | 10500 (dos cabezas) / 6000 (4600 / IPC9850) componentes por hora

Especificaciones técnicas

• Modelo: placeALL®620
• Ranuras para feeders: 108 ranuras para cinta single 8 o 12 mm (hasta máx. 208 posiciones para cintas de 8 mm)
• Cabezas: hasta 2 cabezas de montaje; hasta 2 cabezas de dispensado
• Tipos de feeder soportados: cinta, barra, tira de cinta, bandeja, componentes sueltos
• Rango de componentes: chips 0201 hasta 70 × 70 mm fine pitch (0,3 mm), BGAs, µBGAs, CSPs, QFNs, conectores, LED THT cableados
• Tamaño max. PCB: 520 × 430 mm
• Dimensiones plataforma con FEEDER: 2000 × 1500 × 1600 mm
• Chasis: divisible opcional
• Modos: standalone o inline (compatible SMEMA)
• Rendimiento: hasta 10.500 componentes/h (dos cabezas); 6.000 (4600 / IPC9850)
