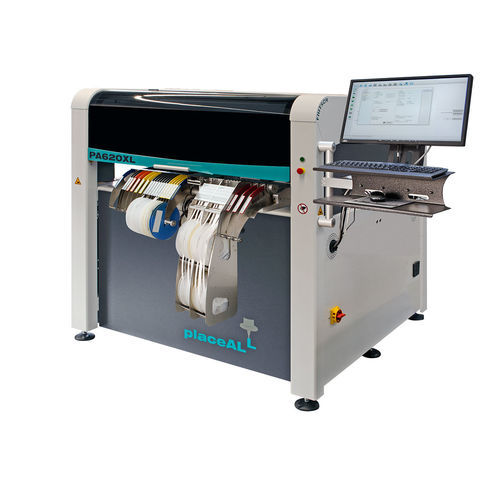

Máquina de inserción para LED placeALL®620XL

para BGASMTpara sistema autónomo

Descripción general
El placeALL®620XL proporciona el mayor espacio de colocación de la gama placeALL®. Sus dimensiones permiten trabajar con proyectos de PCB de gran tamaño y dejan espacio para varios trays y alimentadores. La máquina puede configurarse con hasta 346 posiciones de alimentación; al integrar un sistema inline en la zona frontal, quedan disponibles 262 posiciones de alimentación y espacio para varios trays. Marco dividido (split frame) opcional.

Ámbito de aplicación
Ensamblaje SMT y dispensado para volúmenes de producción bajos y medianos. Capacidad de colocación hasta 10.500 componentes/hora (dos cabezas) / 6.000 (4600 / IPC9850).

Unidades de alimentación

• Alimentación desde cinta (tape), stick, trozo de cinta, bandeja (tray) y componentes sueltos.

Compatibilidad de componentes
Chips desde 0201 hasta Fine Pitch 70 × 70 mm y paso 0,3 mm; BGAs, µBGAs, CSPs, QFNs y piezas especiales como conectores y LEDs THT cableadas.

Comparación de producto (placeALL®620 | placeALL®620L | placeALL®620XL)
placeALL®620 | placeALL®620L | placeALL®620XL
108 ranuras para FEEDER single tape 8 o 12 mm | 144 ranuras para FEEDER single tape 8 o 12 mm | 176 ranuras para FEEDER single tape 8 o 12 mm
máx. 208 posiciones para cintas de 8 mm | máx. 248 posiciones para cintas de 8 mm | máx. 248 posiciones para cintas de 8 mm
máx. 2 cabezas de montaje | máx. 2 cabezas de montaje | máx. 2 cabezas de montaje
plataforma 2000 x 1500 x 1600 mm con FEEDER | plataforma 2350 x 1500 x 1600 mm con FEEDER | plataforma 2350 x 1800 x 1500 mm con FEEDER
10500 (dos cabezas) 6000 (4600 / IPC9850) componentes/hora | 10500 (dos cabezas) 6000 (4600 / IPC9850) componentes/hora | 10500 (dos cabezas) 6000 (4600 / IPC9850) componentes/hora

Datos técnicos

• 176 ranuras para FEEDER single tape 8 o 12 mm
• Máx. 346 posiciones para cintas de 8 mm
• Máx. 2 cabezas de montaje
• Máx. 2 cabezas de dispensado
• Marco dividido opcional
• Tamaño máx. PCB: 910 x 760 mm
• Plataforma con FEEDER: 2350 x 1800 x 1500 mm
• Modos de operación: standalone o inline
