Prensa neumática 30 KHP

de enganchepara ensamblajede palanca

Nombre del producto

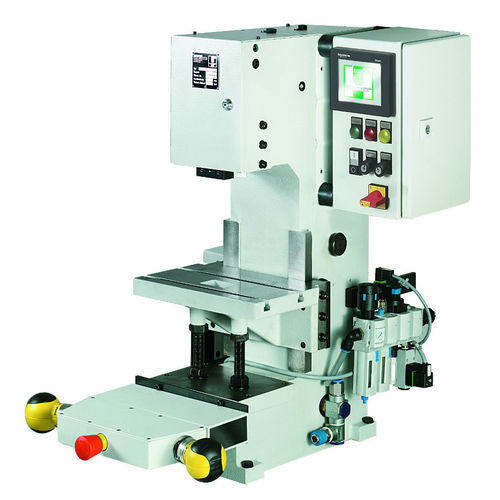

Prensa neumática de palanca articulada KHP 30 kN

Resumen
Prensa neumática industrial para aplicaciones de prensado de precisión que requieren altas fuerzas, indicada para operaciones de montaje y unión. Altura de instalación ajustable hasta 250 mm y carrera de 5–40 mm. Voladizo 120 mm. Generación de fuerza mediante palanca articulada con fuerza máxima de 30 kN en punto muerto inferior. Guía prismática sin torsión y ajustable sin juego, pieza de sujeción extraíble para un manejo sencillo. Presión de trabajo 6 bar. Tubería de conexión 1/2''. Controles de seguridad de dos manos opcionales (ZS08, SpiceFlex). Color estándar RAL 7035. Peso aprox. 150 kg.

Tabla de dimensiones
A2 : 760
B : 520
D : 300
E : 120
G : 70
U : 40
V : Ø 20 H7
Xmin : 120
Xmax : 250
X1 : 40
Y : 815

Accesorios

• Plato giratorio 2–24 divisiones, apto para prensas con control SpiceFlex / D-Con
• Pulsador de pie cableado con conexión por enchufe para SpiceFlex / D-Con
• Control de seguridad de dos manos ZS08
• SpiceFlex modular
• Pieza de articulación ajustable, ajuste fino del émbolo
• Serie SE para control de seguridad de dos manos simple
• Mesa deslizante de gran capacidad, mecánica (varias variantes)

Exclusividad
Guía prismática ajustable sin juego que garantiza un guiado preciso. La pieza de sujeción se puede retirar hacia delante sin dañar el pasador de sujeción, facilitando los cambios de utillaje.

Especificaciones técnicas

• Tipo de prensa: Prensa neumática de palanca articulada
• Accionamiento: Con control (opcional)
• Voladizo: 120 mm
• Altura de instalación ajustable: Máx. 250 mm
• Carrera: 5 mm - 40 mm
• Generación de fuerza: Palanca articulada
• Fuerza máxima en PMI: 30 kN
• Presión de trabajo: 6 bar
• Agujero de localización: Ø 20 H7
• Pieza de sujeción: Pieza de sujeción extraíble
• Guía sin torsión: Guía prismática
• Guía ajustable sin juego: Mediante calzas de ajuste
• Conexión neumática: 1/2''
• Control de seguridad de dos manos ZS08: Opcional
• Control de seguridad de dos manos Spice Flex: Opcional
• Color estándar: RAL 7035
• Peso: 150 kg
