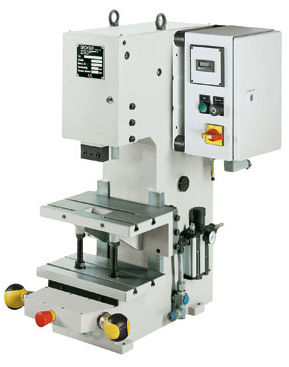

Prensa neumática 20 kN KHP

de palancacon pedal de control

Descripción general del producto
Prensa de palanca neumática diseñada para el prensado de precisión con altas fuerzas. A continuación se presentan los datos funcionales clave, referencias dimensionales, accesorios disponibles y características distintivas.

Dimensiones (tabla)
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

Accesorios

• Mesa giratoria 2–24 divisiones, adecuada para prensas con control SpiceFlex / D-Con
• Pedal cableado con conexión por enchufe para SpiceFlex / D-Con
• Control de seguridad de dos manos ZS08
• SpiceFlex modular
• Pieza de articulación regulable, ajuste fino del émbolo
• Serie SE para control de seguridad de dos manos simple
• Mesa deslizante de alta carga, mecánica
• Mesa deslizante de alta carga, mecánica con pasador de bloqueo
• Mesa deslizante de alta carga, mecánica con accionamiento electropneumático

Exclusivo
Guía prismática ajustable sin juego. La pieza sujeta se puede quitar hacia adelante sin dañar el pasador de sujeción.

Características / especificaciones técnicas

• Tipo de prensa: Prensa de palanca neumática
• Funcionamiento: Control (opcional)
• Voladizo: 120 mm
• Altura de instalación ajustable: Máx. 250 mm
• Longitud de carrera: 5 mm - 40 mm
• Generación de fuerza: Palanca de articulación
• Fuerza máxima en punto muerto inferior: 20 kN
• Presión de trabajo: 6 bar
• Agujero de ubicación: Ø 20 H7
• Pieza sujeta: Pieza de sujeción extraíble
• Guía anti-torsión: Guía prismática
• Guía ajustable sin juego: Mediante cuña de ajuste
• Manguera de conexión: 1/2''
• Control de seguridad de dos manos ES06: Opcional
• Control de seguridad de dos manos ZS06: Opcional
• Control de seguridad de dos manos ZS08: Opcional
• Control de seguridad de dos manos Spice Flex: Opcional
• Fuerza de prensado en punto muerto inferior: 30 kN
• Color estándar: RAL 7035
• Peso: 150 kg
