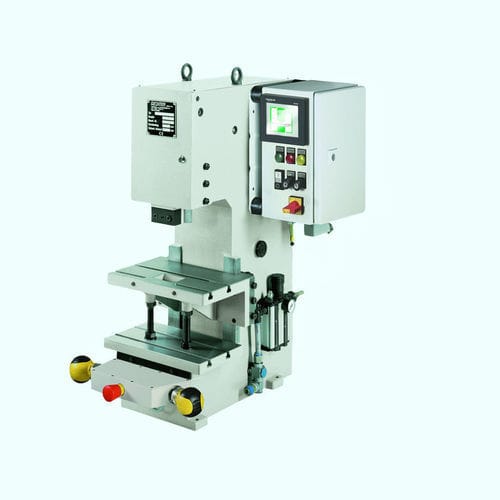

Prensa neumática 70 KHP

de palancacon pedal de control

Descripción del producto
Prensa de palanca neumática, modelo KHP, con una fuerza máxima de 70 kN. Carrera ajustable de 5 mm a 62 mm. Altura de instalación regulable hasta 295 mm. Presión de trabajo: 6 bar. Voladizo (E): 160 mm. Color estándar RAL 7035. Peso: 354 kg.

Dimensiones
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Accesorios

• Interruptor de pedal cableado con conector para SpiceFlex / D-Con
• Control de seguridad de dos manos ZS08
• SpiceFlex modular
• Pieza de articulación ajustable, ajuste fino del émbolo
• Serie SE para un control de seguridad de dos manos sencillo
• Perno de sujeción sin collarín
• Perno de sujeción con collarín
• Plato giratorio 2–24 divisiones, adecuado para prensas con control SpiceFlex / D-Con

Opciones de mesa deslizante

• Mesa deslizante de alta resistencia, mecánica
• Mesa deslizante de alta resistencia, mecánica con perno de bloqueo
• Mesa deslizante de alta resistencia, mecánica con accionamiento electropneumático

Características clave
Guía prismática ajustable sin juego. Pieza de sujeción extraíble por delante. Diseño del perno de sujeción que evita daños en el perno.

Especificaciones técnicas

• Tipo de prensa: Prensa de palanca neumática
• Funcionamiento: Control (opcional)
• Voladizo (E): 160 mm
• Altura de instalación regulable: Máx. 295 mm
• Longitud de carrera: 5 mm - 62 mm
• Generación de fuerza: Palanca articulada
• Fuerza máxima en PMS: 70 kN
• Presión de trabajo: 6 bar
• Agujero de localización: Ø 25 H7
• Pieza sujeta: Pieza de sujeción desmontable
• Guía antivuelco: Guía prismática
• Guía ajustable sin juego: Mediante cuñas de reglaje
• Conexión neumática: 1/2''
• Control de seguridad de dos manos ZS08: Opcional
• Control de seguridad de dos manos SpiceFlex: Opcional
• Color estándar: RAL 7035
• Peso: 354 kg
