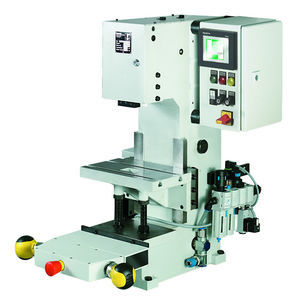

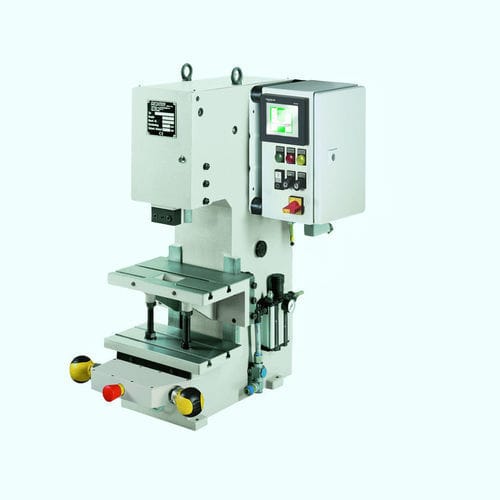

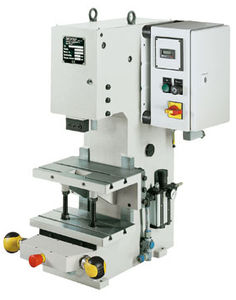

Prensa neumática 50 KHP

de estampadode palancacon pedal de control

Descripción del producto
La KHP 50 kN es una prensa neumática de palanca diseñada para operaciones de prensado de precisión con alta fuerza en entornos industriales. Emplea un sistema de palanca articulada para generar la fuerza y puede integrarse con sistemas de control y seguridad opcionales. La página del producto incluye planos dimensionales, especificaciones técnicas completas, controles de seguridad opcionales y una gama de accesorios adecuados para procesos automáticos o manuales.

Tabla de dimensiones
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Accesorios

• Conmutador de pedal cableado con conexión de enchufe para SpiceFlex / D-Con
• Control de seguridad de dos manos ZS08
• SpiceFlex modular
• Pieza de articulación ajustable, ajuste fino del émbolo
• Serie SE para control de seguridad de dos manos sencillo
• Perno de sujeción sin collar
• Perno de sujeción con collar
• Plato giratorio 2–24 posiciones, adecuado para prensas con control SpiceFlex / D-Con
• Mesa deslizante de gran capacidad, mecánica
• Mesa deslizante de gran capacidad, mecánica con bulón de bloqueo
• Mesa deslizante de gran capacidad, mecánica con control electro-neumático

Único
Guía prismática ajustable sin holgura, exclusiva de GECHTER. La pieza sujeta puede retirarse hacia adelante sin dañar el perno de sujeción. Incluye 2x orificios de fijación DIN 650 M10x12.

Características / especificaciones técnicas

• Tipo de prensa: Prensa neumática de palanca
• Operación: Control (opcional)
• Voladizo: 160 mm
• Altura de instalación ajustable: Máx. 295 mm
• Longitud de carrera: 5 mm - 62 mm
• Generación de fuerza: Palanca articulada
• Fuerza máxima en punto más bajo: 50 kN
• Presión de trabajo: 6 bar
• Agujero de ubicación: Ø 25 H7
• Pieza sujeta: Pieza sujeta extraíble
• Tipo de guía: Guía prismática
• Guía antitorsión: Guía prismática
• Guía ajustable sin holgura: Mediante cuña de ajuste
• Conexión de aire: 1/2''
• Control de seguridad de dos manos ES06: Opcional
• Control de seguridad de dos manos ZS06: Opcional
• Control de seguridad de dos manos ZS08: Opcional
• Control de seguridad Spice Flex: Opcional
• Color estándar: RAL 7035
• Peso: 354 kg
