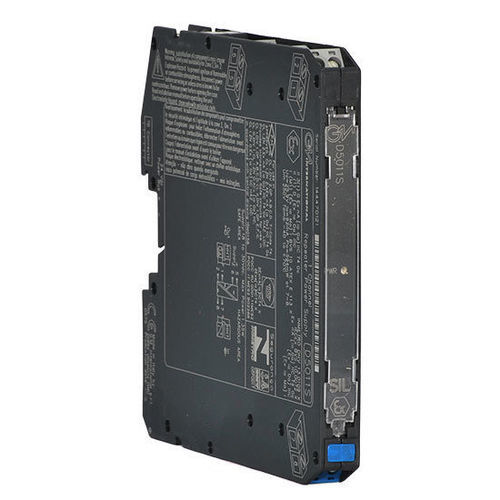

Repetidor de comunicación D5011S

de interfazde corrienteATEX

I.S. SIL3 Fuente de alimentación para transmisores HART® de 2 hilosEl módulo de fuente de alimentación repetidora D5011 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. Proporciona una alimentación de CC totalmente flotante para energizar transmisores convencionales de 4-20 mA de 2 hilos situados en zonas peligrosas, y repite la corriente en circuito flotante para accionar una carga de zona segura. El circuito permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 3 / SC 3Entrada desde Zona 0/Div. 1Instalación en Zona 2/Div. 24-20 mAEntrada pasiva, Salida fuenteHART® compatibleA prueba de cortocircuitos de entrada y salidaAlta precisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlimentaciónVoltaje24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente45 mA @ 24 Vcc con 20 mA de salida, típico.Disipación de potencia0,675 W @ 24 Vcc con 20 mA de salida, típica.Tipo de entrada4 a 20 mA (2 hilos Tx corriente limitada ≈ 25 mA), rango de lectura 0 a 24 mA.Tensión de línea del transmisor15,0 V típica, 14,5 V mínima, @ 20 mA.Tipo de salida4 a 20 mA, sobre carga máxima. 550 Ω de carga en modo fuente (cumplimiento típico de 12 V).Tiempo de respuesta5 ms (cambio de paso de 0 a 100 %).RendimientoRef. Condicionesalimentación de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisión de calibración≤ ± 0,1 % FSR.Precisión de linealidad≤ ± 0,05 % FSR.Influencia de la temperatura≤ ± 0,01 % FSR en cero/span para un cambio de 1 °C.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Suministro 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °C.Temperatura de almacenamientoLímites de temperatura -45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y material eléctrico sin chispas.Parámetros de seguridadUo = 25,9 V, Io = 92 mA, Po = 594 mW en los bornes 7-8, 9-10. Um = 250 Vrms o Vdc, -40 °C ≤ Ta ≤ 70 °C.MontajeTipoRail DIN 35 mm, con o sin Bus de alimentación o en Term. personalizada. Pesoalrededor de 125 gConexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Estado: ACTIVOCanales: 1Política de ciclo de vida del producto: ENCertificaciones: ATEX, EMC, Ex (China, India, Japón, Comunidad Euroasiática, EAU, Norteamérica, Brasil), IECEx, Marítimo (KR, DNV-GL, NK), Metrológico (Bielorrusia, Kazajstán, Rusia), SIL (TUV SUD)Declaraciones de conformidad: UE, conformidad G3, IECExHoja de datos, manual de instrucciones, manual de seguridad, planos de control disponibles en varios idiomas (EN, RU, DE, FR, ES, IT, CN, JA, PT)Planos: 2D y 3D disponiblesProductos relacionados: D5011DAccesorios: JDFT049, OPT5096Serie: D5000Categoría: Aisladores de seguridad intrínseca > Entrada analógicaMarca: G.M. International S.p.A.Nombre comercial: D5011Sitio web: Página del productoSoporte técnico, documentación y certificaciones disponibles bajo pedido.Para más detalles, consulte la documentación oficial y las hojas de datos.Resumen de especificaciones:Tensión de alimentación: 24 Vcc nom (18 a 30 Vcc)Consumo de corriente: 45 mA @ 24 Vcc con 20 mA de salidaDisipación de potencia: 0.675 W @ 24 Vcc con 20 mA de salidaEntrada: 4 a 20 mA (2 hilos Tx), rango de lectura 0 a 24 mASalida: 4 a 20 mA, carga máx. carga 550 ΩTiempo de respuesta: 5 msPrecisión de calibración: ≤ ± 0,1 % FSRPrecisión de linealidad: ≤ ± 0,05 % FSTemperatura de funcionamiento: -40 a +70 °CDimensiones: 12.5 x 123 x 120 mmPeso: unos 125 g
