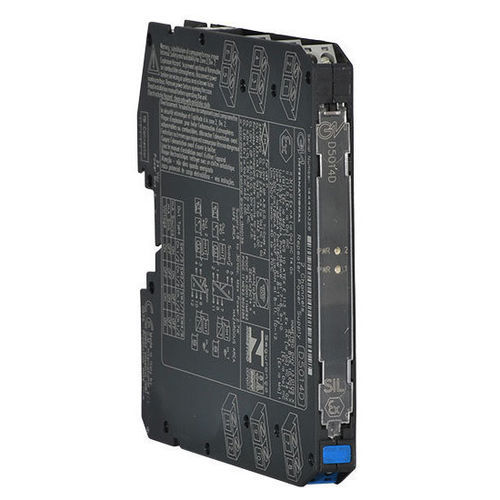

Repetidor de comunicación D5014D

de interfazde corrienteATEX

I.S. SIL3 Fuente de alimentación para transmisores HART® de 2/4 hilosEl módulo de fuente de alimentación repetidora D5014 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. Proporciona una alimentación de CC totalmente flotante para energizar transmisores convencionales de 4-20 mA a 2 hilos, activos o pasivos, situados en zonas peligrosas, y repite la corriente en circuito flotante para accionar una carga de zona segura. El módulo admite duplicación de corriente de salida y permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 3 / SC 3Entrada desde Zona 0/Div. 1Instalación en Zona 2/Div. 22 canales totalmente independientesEntrada activa-pasiva de 4-20 mA, Salida fuente-sumideroDuplicación de corriente de salida disponibleCompatible con HART®A prueba de cortocircuitos de entrada y salidaProgramabilidad in situ mediante interruptor DIPAlta precisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta densidad, dos canales por unidadEstado: ACTIVETechnical DataSupplyVoltage24 Vdc nom (18 to 30 Vdc), reverse polarity protectedCurrent Consumption90 mA @ 24 Vdc with 20 mA out, typical.Power Dissipation1.35 W @ 24 Vdc with 20 mA out, typical.Tipo de entrada4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 0,5 V) o 4 a 20 mA (2 hilos Tx corriente limitada ≈ 25 mA), rango de lectura 0 a 24 mA.Tensión de línea del transmisor15,0 V típica, 14,5 V mínima, @ 20 mA.Tipo de salida4 a 20 mA, sobre máx. 550 Ω de carga en modo fuente (cumplimiento típico de 12 V); V mín. 8 V @ 0 Ω de carga V máx. 30 V en modo sumidero, corriente limitada ≈ 25 mA o 1 a 5 V en derivación interna de 250 Ω. Duplicación de corriente de salida disponible (D5014D).Tiempo de respuesta5 ms (cambio de paso de 0 a 100 %).RendimientoRef. CondicionesAlimentación 24 V, carga 250 Ω, temperatura ambiente 23 ± 1 °C.Precisión de calibración≤ ± 0,1 % FSR.Precisión de linealidad≤ ± 0,05 % FSR.Influencia de la temperatura≤ ± 0,01 % FSR en cero/span para un cambio de 1 °C.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Suministro 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °C.Temperatura de almacenamientoLímites de temperatura -45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y material eléctrico sin chispas.Parámetros de seguridadUo = 25,9 V, Io = 92 mA, Po = 594 mW en los bornes 7-8, 9-10. Uo = 1,1 V, Io = 56 mA, Po = 16 mW en los bornes 8-11, 10-12. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH en los terminales 8-11, 10-12. Um = 250 Vrms o Vcc, -40 °C ≤ Ta ≤ 70 °C.MontajeTipoDIN-Rail 35 mm, con o sin Bus de alimentación o en Term. personalizada. Pesoalrededor de 155 gConexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Canales: 2Certificaciones: ATEX, IECEx, UL, FM, INMETRO, CCC, CCOE, EAC, Marítimo, Metrológico, SIL (consulte la documentación para más detalles)Política de ciclo de vida del producto: Serie ACTIVERelated: D5000Características / Especificaciones técnicas:Fuente de alimentación repetidora para transmisores HART® de 2/4 hilosCertificación SIL 32 canales totalmente independientesEntrada: 4-20 mA, activo/pasivoSalida: 4-20 mA, fuente/sumidero, duplicación de corriente de salidaAlta precisión y linealidadAislamiento de tres puertosMontaje DIN-RailTemperatura de funcionamiento: -40 a +70 °CDimensiones: 12.5 x 123 x 120 mmPeso: unos 155 gCompatible con HART®A prueba de cortocircuitosProgramable in situ mediante interruptor DIP
