Repetidor para zona peligrosa D5212Q

RS-485de interfazde corriente

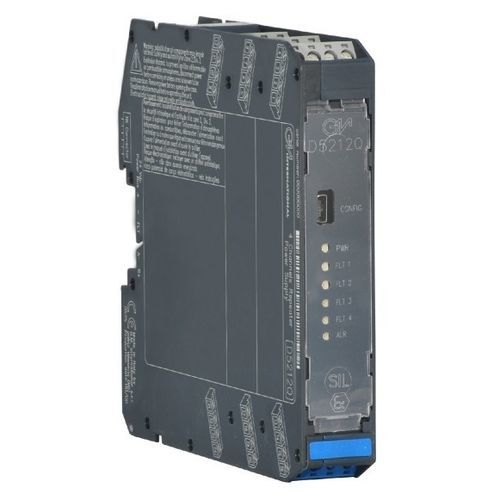

Fuente de alimentación del transmisor IS SIL2 de 2/4 hilosEl módulo de fuente de alimentación de repetidor D5212 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. Proporciona una fuente de alimentación de CC totalmente flotante para energizar transmisores convencionales de 2 cables de 0/4-20 mA, activos o pasivos, ubicados en áreas peligrosas, y repite la corriente en un circuito flotante para impulsar cargas de áreas seguras. El módulo es totalmente configurable para lograr multiplexación de entrada/salida, escalamiento, duplicación, inversión y elaboración de entrada (suma, resta, selección baja/alta). Se puede (des)activar un contacto de alarma adicional en puntos de disparo de entrada programables, incluida la histéresis y los retrasos. Los parámetros de configuración y diagnóstico son programables y también se pueden monitorear/configurar a través de Modbus.SIL 2/SC 3Entrada desde Zona 0/Div. 1Instalación en Zona 2/Div. 2Entrada activa-pasiva de 0/4-20 mA, salida de fuenteSalida de duplicación/inversión/escaladoOperaciones de entrada (suma, diferencia, máximo, mínimo) disponiblesA prueba de cortocircuitos de entrada y salidaDetección de fallas fuera de rangoSalida de alarma con puntos de activación configurables por el usuarioModbus RTU RS-485 para monitor y configuraciónParámetros operativos totalmente programablesConvertidor A/D controlado por µP de alta precisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta densidad, cuatro canales por unidadCaracterísticas / Especificaciones técnicas:Suministro: 24 Vcc nom (21.5 a 30 Vcc), protegido contra polaridad inversa. Consumo de corriente: 200 mA a 24 V CC con entrada/salida de 20 mA, típico. Potencia de pérdidas: 2.75 W a 24 V CC con entrada/salida de 20 mA, típico.Entrada: 0/4 a 20 mA (corriente de transmisión de 2 cables limitada ≈ 25 mA) o entradas alimentadas por separado (solo para los canales 1 y 2). Tensión de línea del transmisor: 14.5 V típico, 14.0 V mínimo, a 20 mA. Tiempo de integración: 500 ms.Salida: 0/4 a 20 mA, en modo de fuente de carga máxima de 300 Ω, corriente limitada ≈ 25 mA. Tiempo de respuesta: 100 ms (cambio de paso de 10 a 90 %).Alarma: Rango de puntos de viaje dentro de los límites nominales del sensor de entrada. Tiempo de retardo ON-OFF: 0 a 1000 s, paso de 100 ms. Histéresis dentro de los límites nominales del sensor de entrada. Salida: fotoMOS SPST sin voltaje: 100 mA, 60 Vcc (caída de voltaje ≤ 1 V).Interfaz Modbus: Modbus RTU RS-485 hasta 57.6 kbps para monitorización/configuración/control.Rendimiento de entrada: Alimentación 24 V, cargas 250 Ω, temperatura ambiente 23 ± 1 °C. Precisión de calibración: ≤ ± 0.05 % de FSR. Precisión de linealidad: ≤ ± 0.05 % de FSR. Influencia de temperatura: ≤ ± 0.01 % del FSR de entrada para un cambio de 1 °C.Rendimiento de salida analógica: Alimentación 24 V, cargas 250 Ω, temperatura ambiente 23 ± 1 °C. Precisión de calibración: ≤ ± 0.05 % de FSR. Precisión de linealidad: ≤ ± 0.05 % de FSR. Influencia de temperatura: ≤ ± 0.005 % del FSR de salida para un cambio de 1 °C.Aislamiento: IS Entrada/Salida 1.5 kV; IS Entrada/Alimentación 1.5 kV; Salida/Alimentación 500 V; IS Entrada/Alarma 1.5 kV; Alimentación/Alarma 500 V; Salida/Alarma 500 V.Descripción de seguridad: Aparatos asociados y equipos eléctricos antichispas. Parámetros de seguridad: Uo = 24.1 V, Io = 86 mA, Po = 516 mW en los terminales 13-14, 15-16, 17-18, 19-20. Uo = 1.1 V, Io = 56 mA, Po = 16 mW en los terminales 21-22, 23-24. Ui = 30 V en los terminales 21-22, 23-24. Ii = 128 mA en los terminales 21-22, 23-24. Ci = 2.1 nF, Li = 0 nH en los terminales 21-22, 23-24. Um = 250 Vrms o Vdc, -40 °C ≤ Ta ≤ 70 °C.Montaje: Carril DIN de 35 mm, con o sin Power Bus o en Term personalizado. Junta. Peso: unos 120 gr. Conexión: mediante bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2.5 mm² (13 AWG). Dimensiones: Ancho 22.5 mm, Fondo 123 mm, Alto 120 mm.
