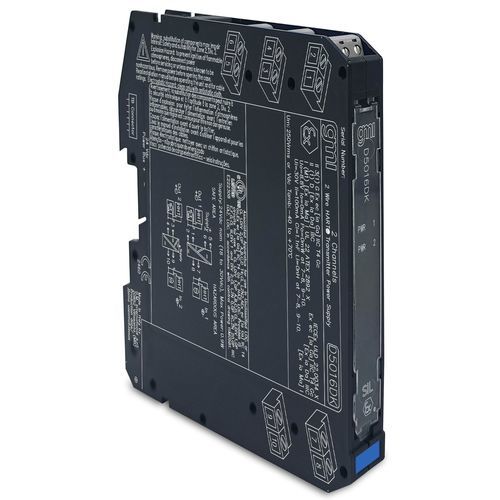

Repetidor SIL 3 D5016DK

de corrientede comunicaciónde interfaz

El módulo Current Repeater D5016 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. Repite una entrada de señal de corriente de 4-20 mA activa de 2 hilos en circuito flotante para accionar una carga de área segura. El módulo permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 3 / SC 3Entrada desde Zona 0/Div. 1Instalación en Zona 2/Div. 24-20 mA Fuente-Sumidero SalidaHART® compatibleAlta PrecisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta Densidad, dos canales por unidadEstado: ACTIVEPolítica de ciclo de vida del producto: ENCanales: 2Datos técnicosAlimentaciónVoltaje24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente31 mA @ 24 Vcc con salida de 20 mA, típico.Disipación de potencia1,80 W @ 24 Vcc con salida de 20 mA en carga de 250 Ω y alimentación de salida de 24 Vcc para modelos de sumidero, típico.Tipo de entrada4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 7 V), rango de lectura 0 a 22 mA.Impedancia HART225 Ω, típica.OutputType4 a 20 mA.Rango de tensión de salida por sumidero2 a 30 V.Rango de carga0 a 500 Ω, con entrada Tx convencional 250 Ω nom (160 a 500 Ω), con entrada Tx inteligente.Limitación de corriente24 mA (hasta 450 Ω de carga) ≤ corriente máxima ≤ 26 mA.Tiempo de respuesta20 ms (10 a 90 % de cambio de paso).PerformanceRef. CondicionesAlimentación de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisión de calibración≤ ± 20 μA.Precisión de linealidad≤ ± 20 μA.Influencia de la temperatura≤ ± 2 μA/°C.AislamientoTensión de pruebaEntrada/Salida de S.I. 2,5 kV; Entrada/Suministro de S.I. 2,5 kV; Entrada/Suministro de S.I. 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesLímites de temperaturatemperatura de funcionamiento -40 a +70 °C.Límites de temperatura de almacenamiento -45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y equipos eléctricos que no producen chispas.Parámetros de seguridadUo = 8,8 V, Io = 0 mA, Po = 0 mW en bornes 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH en bornes 7-8, 9-10Tipo de montajeRail DIN 35 mm, con o sin Bus de alimentación o en Term. personalizado. PesoAlrededor de 135 gConexiónPor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.CertificacionesATEX: Certificado inglés UL ATEX serie D5016 (Europa, UL 22 ATEX 2892X, UL, 2022-12-19)Ex: Certificado CCC D5000 para China (China, 2020322316000978, NEPSI, 2025-06-23)Ex: Certificado EAC Ex para la serie D5000 (Comunidad Euroasiática, ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex: Divisiones y zonas UL-cUL D5016 (Norteamérica, E222308-20221220, UL, 2022-12-28)IECEx: Certificado inglés UL IECEx serie D5016 (Internacional, IECEx ULD 22.0034X, UL, 2022-12-19)SIL: TUV IT 25 SIL 0609 A Resumen del certificado SIL (Internacional, TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Declaraciones de conformidadDeclaración de conformidad UE del D5016Declaración de conformidad G3Características / Especificaciones técnicasModelo: D5016DKCanales: 2Entrada: 4-20 mA, compatible HARTSalida: 4-20 mA, Fuente-SumideroAislamiento: Tres puertos (Entrada/Salida/Alimentación)Montaje: Carril DIN 35 mmTemperatura de funcionamiento: -40 a +70 °CDimensiones: 12.5 x 123 x 120 mmPeso: unos 135 gCertificaciones: ATEX, IECEx, SIL3, UL, CCC, EAC
