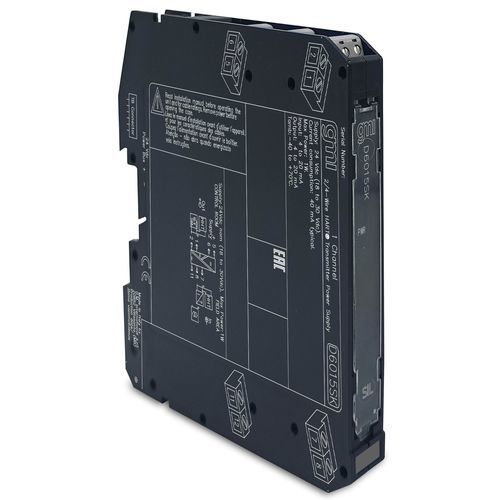

Acondicionador de señal analógico D6015SK

4-20 mAcon alimentación eléctrica CCen riel DIN

Fuente de alimentación para transmisores HART® de 2/4 hilos SIL2El módulo de fuente de alimentación repetidora D6015 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. Proporciona una alimentación de CC totalmente flotante para energizar transmisores convencionales de 4-20 mA a 2 hilos, activos o pasivos, y repite la corriente en circuito flotante para accionar una carga. El circuito permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 2 / SC 34-20 mA Entrada Activa-Pasiva, Salida Fuente-SumideroCompatible con HART®A prueba de cortocircuitos de entrada y salidaAlta PrecisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónEstado: ACTIVOCanales: 1AlimentaciónVoltaje24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente40 mA @ 24 Vcc con 20 mA de salida, típico.Disipación de potencia1,0 W @ 24 Vcc con 20 mA de salida, típico.Tipo de entrada4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 0,5 V) o 4 a 20 mA (2 hilos Tx corriente limitada ≈ 25 mA), rango de lectura 0 a 24 mA.Tensión de línea del transmisor16,5 V mínimo @ 20 mA.Tipo de salida4 a 20 mA, sobre máx. 600 Ω de carga en modo fuente; V mín. 2 V @ 0 Ω de carga V máx. 30 V en modo sumidero (resistencia de carga máx. 600 Ω), corriente limitada @ ≈ 25 mA.Tiempo de respuesta5 ms.RendimientoRef. CondicionesAlimentación 24 V, carga 250 Ω, temperatura ambiente 23 ± 1 °C.Precisión de calibración≤ ± 20 μA.Precisión de linealidad≤ ± 10 μA.Influencia de la temperatura≤ ± 2 μA/°C.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Salida/Suministro 500 V.Condiciones ambientalesLímites de temperaturatemperatura de funcionamiento -40 a +70 °C.Límites de temperaturatemperatura de almacenamiento -45 a +80 °C.Tipo de montajeRail DIN 35 mm, con o sin bus de alimentación o en Term. personalizada. Pesoalrededor de 130 g.Conexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Certificaciones: EMC (Declaración de conformidad EAC EMC), Certificados metrológicos (Bielorrusia, Kazajstán, Rusia), SIL (TUV IT 25 SIL 0634)Declaraciones de conformidad: Declaración de conformidad de la UE para la serie D6000, Declaración de conformidad de cumplimiento G3Especificaciones técnicas:Tensión de alimentación: 24 Vcc nom (18 a 30 Vcc)Consumo de corriente: 40 mA @ 24 Vcc con 20 mA de salidaDisipación de energía: 1.0 W @ 24 Vcc con 20 mA de salidaEntrada: 4 a 20 mA, caída de tensión ≤ 0,5 V, rango de lectura 0 a 24 mASalida: 4 a 20 mA, máx. carga 600 Ω, corriente limitada @ ≈ 25 mTiempo de respuesta: 5 msPrecisión de calibración: ≤ ± 20 μPrecisión de linealidad: ≤ ± 10 μInfluencia de la temperatura: ≤ ± 2 μA/°CIsolación: Entrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Salida/Suministro 500 VOTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CMontaje: Carril DIN 35 mmPeso: unos 130 gDimensiones: 12.5 x 123 x 120 mm
