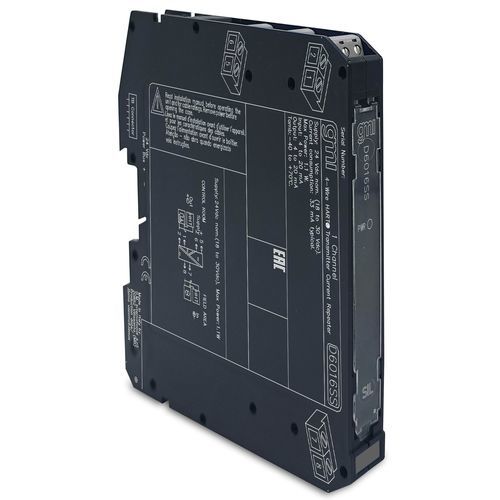

Repetidor industrial D6016SS

de corrienteen riel DINde comunicación

El módulo Current Repeater D6016 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. Repite una entrada de señal de corriente de 4-20 mA activa de 2 hilos en circuito flotante para accionar una carga de área segura. El módulo permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 3 / SC 32 canales totalmente independientes4-20 mA Fuente-Sumidero SalidaHART® compatibleAlta PrecisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta Densidad, dos canales por unidadEspecificaciones técnicas:Alimentación:Tensión: 24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente: 33 mA @ 24 Vcc con 20 mA de salida, típico.Disipación de potencia: 0.90 W @ 24 Vcc con salida de 20 mA en carga de 250 Ω y alimentación de salida de 24 Vcc para modelos de sumidero, típica.Entrada:Tipo: 4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 7 V), rango de lectura 0 a 22 mA.Impedancia HART: 225 Ω, típica.Salida:Tipo: 4 a 20 mA.Rango de tensión de salida: 2 a 30 V.Rango de carga: 0 a 500 Ω, con entrada Tx convencional 250 Ω nom (160 a 500 Ω), con entrada Tx inteligente.Limitación de corriente: 24 mA (hasta 450 Ω de carga) ≤ corriente máxima ≤ 26 mA.Tiempo de respuesta: 20 ms (10 a 90 % de cambio de paso).Rendimiento:Ref. Condiciones: alimentación 24 V, carga 250 Ω, temperatura ambiente 23 ± 1 °C.Precisión de calibración: ≤ ± 20 μA.Precisión de linealidad: ≤ ± 20 μA.Influencia de la temperatura: ≤ ± 2 μA/°C.Aislamiento:Tensión de prueba: Entrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientales:Temperatura de funcionamiento: -40 a +70 °C.Temperatura de almacenamiento: -45 a +80 °C.Montaje:Tipo: Carril DIN 35 mm, con o sin bus de alimentación o en placa term. personalizada. Peso: aprox. 115 g.Conexión: por bornas de tornillo de desconexión enchufables polarizadas para admitir terminaciones de hasta 2,5 mm² (13 AWG).Dimensiones: Anchura 12,5 mm, Profundidad 123 mm, Altura 120 mm.Estado: ACTIVOCanales: 1
